Nota Asas Kelestarian Tingkatan 4 Bab 2: Reka Bentuk
Definisi & Faktor Reka Bentuk
Apakah itu Reka Bentuk?
Satu proses merancang, menyusun, dan mengolah elemen serta prinsip untuk menghasilkan sesuatu produk (sama ada fizikal atau sistem) yang bertujuan menyelesaikan masalah dan memenuhi keperluan manusia.
5 Faktor Utama Penilaian Produk
1. Manusia
Kesesuaian produk dengan pengguna. Melibatkan faktor ergonomik (selesa dipegang/diguna), selamat, dan mesra pengguna.
2. Fungsi
Adakah produk mampu menjalankan tugas utamanya dengan berkesan? Membantu menyelesaikan masalah yang dihadapi pengguna.
3. Kekuatan
Keteguhan struktur fizikal. Produk mestilah tahan lasak, stabil, tidak mudah pecah atau patah apabila digunakan secara normal.
4. Estetika
Menyentuh nilai kecantikan. Susun atur rupa bentuk, warna, dan jalinan yang menarik perhatian (meningkatkan nilai komersial).
5. Bahan
Pemilihan jenis bahan (plastik, kayu, besi) yang tepat mengikut fungsi produk. Dalam konteks kelestarian, penggunaan bahan kitar semula sangat digalakkan.
Lestari vs Konvensional
Terdapat perbezaan ketara antara produk yang dihasilkan tanpa mengambil kira alam sekitar berbanding produk yang dihasilkan menggunakan prinsip Reka Bentuk Lestari.
Reka Bentuk Konvensional
Cradle to Grave (Buang)- Fokus utama hanya kepada keuntungan komersial yang maksimum.
- Banyak menggunakan sumber tidak boleh baharu (seperti petroleum, plastik).
- Proses pembuatan menghasilkan jejak karbon yang tinggi dan sisa toksik.
- Apabila rosak, produk tidak boleh dibaiki dan terus dibuang ke tapak pelupusan.
Reka Bentuk Lestari
Cradle to Cradle (Kitar Semula)- Seimbang antara keuntungan ekonomi dengan pemeliharaan alam sekitar.
- Mengutamakan bahan mesra alam / boleh baharu (buluh, bioplastik, bahan kitar semula).
- Cekap tenaga dan meminimumkan pelepasan gas rumah hijau.
- Mudah dileraikan (disassemble) untuk proses kitar semula apabila tamat jangka hayat.

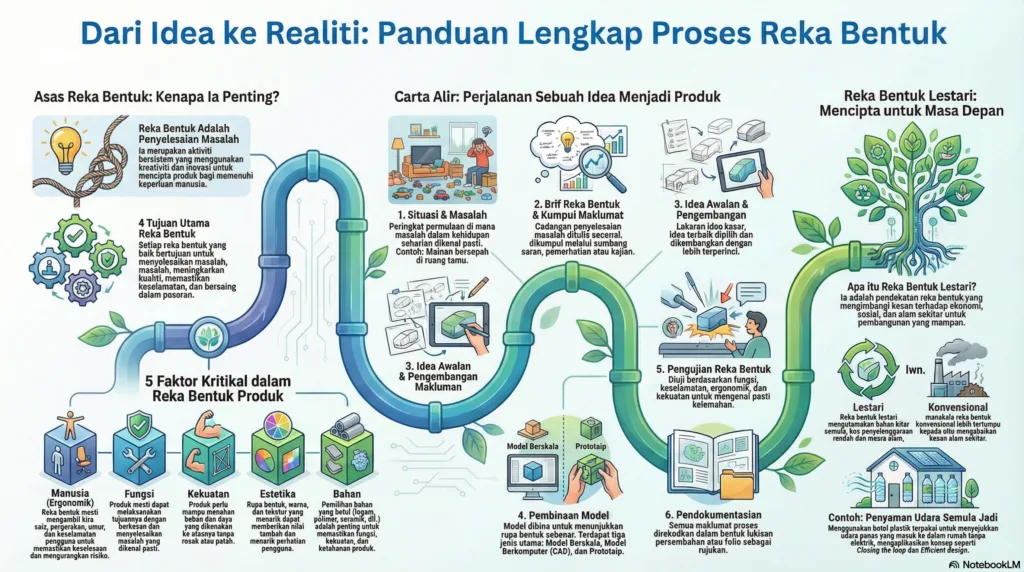

Carta Alir Proses Reka Bentuk
Setiap penghasilan produk perlu melalui 9 langkah kerja yang sistematik (Carta Alir) bagi memastikan produk tersebut berjaya menyelesaikan masalah yang disasarkan.
Situasi & Masalah
Mengenal pasti masalah yang dihadapi pengguna melalui pemerhatian.
Brif Reka Bentuk
Menetapkan skop projek, sasaran pasaran, kos dan fungsi utama produk.
Pengumpulan Maklumat
Mengumpul data kaji selidik dan mengkaji produk sedia ada di pasaran.
Idea Awalan
Menjana lakaran idea kasar (brainstorming) pelbagai bentuk penyelesaian.
Pengembangan Idea
Memilih lakaran terbaik dan membuat penambahbaikan pada elemen dan komponen.
Penyelesaian & Perincian
Menyediakan Lukisan Kerja (lukisan ortografik dan dimensi yang tepat).
Membina Model
Membina model olokan (mock-up) atau model berfungsi (prototaip).
Menguji Reka Bentuk
Menguji kefungsian dan kekuatan produk. Kenal pasti kelemahan untuk dibaiki.
Pendokumentasian
Menulis laporan lengkap portfolio projek dari awal hingga produk siap.
Model Reka Bentuk & Pengujian
Model Olokan (Mock-Up)
Model separa siap yang dibina bagi melihat rupa bentuk sebenar dalam bentuk 3D.
- Fungsi: Tidak berfungsi (Statik).
- Skala: Tidak semestinya skala sebenar.
- Bahan: Kadbod, gabus, kayu balsa, gam.
Model Berfungsi (Prototaip)
Model yang menyerupai reka bentuk, warna, dan operasi produk sebenar yang akan dipasarkan.
- Fungsi: Berfungsi sepenuhnya (mekanikal/elektrik).
- Skala: Mengikut skala dan ukuran sebenar.
- Bahan: Keluli, plastik keras, litar elektronik.
Kriteria Pengujian Model
Setelah model dibina, ia WAJIB diuji untuk mengelakkan kegagalan produk apabila dipasarkan. Tiga aspek dinilai:
Ujian Fungsi
Memastikan produk beroperasi dengan betul, lancar dan menyelesaikan masalah pengguna.
Ujian Kekuatan
Menguji ketahanan bahan dan cantuman apabila dikenakan beban atau daya (tidak mudah pecah).
Ujian Estetika
Memastikan produk menarik dari segi bentuk, warna dan kemasan yang memikat pengguna.
Nota Lengkap Asas Kelestarian Tingkatan 4 | Bab 2 | Sedia Untuk WordPress
📐 Kuiz Asas Kelestarian Tingkatan 4
Pakar Reka Bentuk Lestari!
Faktor Rekaan • Konvensional vs Lestari • Proses Reka Bentuk
Anda akan diberikan 10 soalan rawak daripada 20 bank soalan. Uji kefahaman anda dalam proses menghasilkan produk yang cemerlang dan mesra alam.
GLOSARI: ASAS KELESTARIAN
| Istilah | Definisi Teknikal |
|---|---|
| Beban Dinamik | Beban yang dikenakan oleh objek yang bergerak. |
| Beban Statik | Beban yang dikenakan oleh objek yang pegun. |
| Brif Reka Bentuk | Penerangan ringkas tentang penyelesaian kepada masalah dalam sesuatu situasi yang telah dikenal pasti. |
| Ergonomik | Satu kajian interaksi antara manusia, produk dan persekitaran. |
| Estetika | Satu perkara yang melibatkan rupa bentuk sesuatu produk, yang direka untuk kelihatan cantik dan canggih. |
| Kelestarian Reka Bentuk | Reka bentuk yang mengambil kira kesan terhadap ekonomi, sosial dan alam sekitar. |
| Komposit | Bahan yang dihasilkan apabila dua atau lebih bahan digunakan bersama untuk mendapatkan sifat bahan yang tertentu. |
| Konsep Closing the loop | Konsep kelestarian yang menekankan penggunaan bahan guna semula. |
| Konsep Efficient design | Konsep kelestarian yang merujuk kepada reka bentuk yang mudah dan tidak mencemarkan alam sekitar. |
| Konsep More from less | Konsep kelestarian yang merujuk kepada penghasilan lebih banyak produk dengan kos yang rendah. |
| Logam Ferus | Logam yang mengandungi besi sebagai kandungan utama. |
| Logam Bukan Ferus | Logam yang tidak mengandungi unsur besi. |
| Lukisan Isometri | Satu kaedah lukisan untuk menunjukkan objek dalam $3D$ menggunakan tiga paksi utama (paksi menegak dan dua paksi bersudut $30^\circ$ dari garisan mendatar). |
| Lukisan Oblik | Satu kaedah lukisan untuk menunjukkan objek dalam $3D$ menggunakan satu permukaan ortografik dan dua permukaan lain menyerong ke belakang. |
| Lukisan Perspektif | Lukisan yang digunakan untuk menunjukkan gambaran objek dalam bentuk $3D$ menggunakan satu, dua, atau tiga titik lenyap. |
| Model Berskala | Model yang saiznya dikecilkan atau dibesarkan mengikut perkadaran yang tepat. |
| Model Berkomputer (CAD) | Penggunaan teknologi komputer (perisian) bagi membantu proses mereka bentuk dan menganalisis. |
| Polimer | Molekul bersaiz besar hasil daripada gabungan monomer. Terbahagi kepada plastik haba dan polimer termoset. |
| Proses Reka Bentuk | Garis panduan penghasilan reka bentuk bermula daripada mengenal pasti masalah sehingga pendokumentasian. |
| Prototaip | Produk contoh yang mempunyai ciri-ciri yang dirancang dan berfungsi sepenuhnya daripada bahan sebenar. |
| Reka Bentuk | Aktiviti penyelesaian masalah bersistem untuk memenuhi keperluan manusia dengan kreativiti dan inovasi. |
| Seramik | Satu bahan yang mengandungi atom logam yang diikat kepada atom bukan logam. |
| Ujian Berkomputer | Pengujian menggunakan komputer untuk menjalankan simulasi dan analisis berpandukan kriteria. |
| Ujian Makmal | Pengujian dalam keadaan terkawal (daya, cahaya, dan suhu dapat dikawal). |
| Ujian Parameter | Pengujian prototaip dalam suasana dan di tempat sebenar bagi menentukan kefungsian. |
| Unjuran Ortografik | Lukisan yang mengandungi pandangan hadapan, pandangan sisi dan pelan. |
