Nota Pengajian Kejuruteraan Awam Tingkatan 4 Bab 4: Ukur Kejuruteraan
Ukur Kejuruteraan
Eksplorasi seni dan sains pemetaan. Pelajari asas kerja geomatik, kaedah ukur terabas, pengiraan koordinat (Latit & Dipat), serta evolusi teknologi pengukuran.

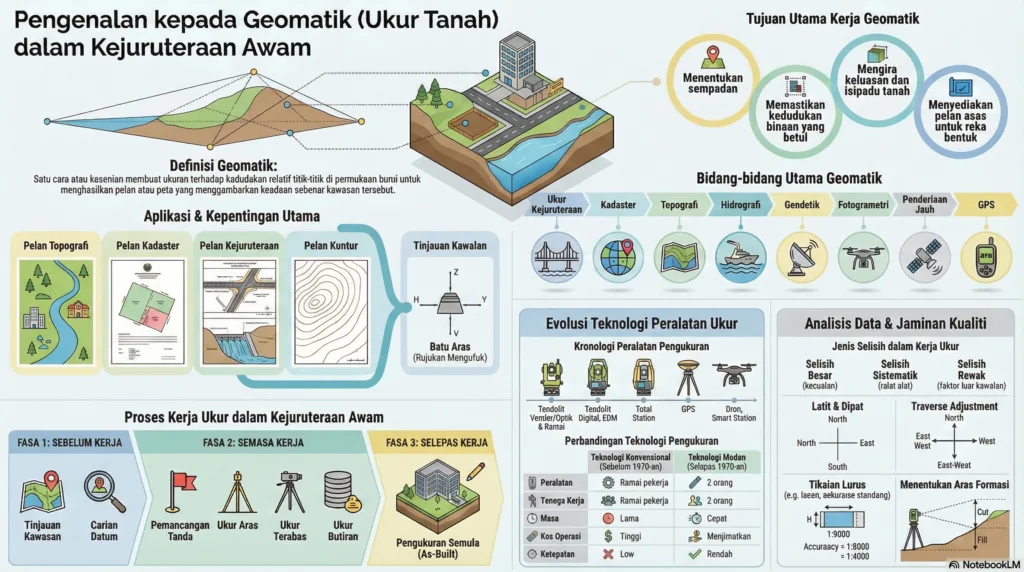

Kerja Geomatik (Ukur Tanah)
Definisi
Kerja geomatik (Ukur Tanah) ditakrifkan sebagai satu kesenian membuat ukuran terhadap kedudukan relatif titik-titik di atas permukaan bumi. Hasil ukuran ini akan diplotkan ke atas kertas menggunakan skala untuk menghasilkan bentuk muka bumi, peta, atau pelan tapak yang tepat.
Tujuan Utama Kerja Geomatik
Menentukan Sempadan
Mengesahkan tanda sempadan bagi lot-lot tanah untuk tujuan pemilikan (geran) secara sah.
Titik Kawalan
Menyediakan titik kawalan berkejituan tinggi bagi memastikan kedudukan binaan tepat di atas tapak.
Dimensi & Keluasan
Menentukan ukuran jarak, bentuk, aras (ketinggian) dan keluasan kawasan yang akan dibangunkan.
Merekod Binaan
Merekodkan kedudukan akhir binaan (selepas pembinaan siap) yang dipanggil lukisan “as-built”.
Peralatan Ukur Tanah
Bagi mendapatkan kejituan dan ketepatan bacaan di tapak, juruukur menggunakan instrumen khas berteknologi tinggi.
Alat Teodolit / Total Station
Alat optik dan elektronik utama dalam kerja ukur. Digunakan untuk:
- Mengukur Sudut Ufuk (Horizontal Angle).
- Mengukur Sudut Pugak (Vertical Angle / Ketinggian).
- Mengukur Jarak (apabila digabungkan dengan Total Station).
Komponen Sokongan
Tapak sokongan aloi atau kayu untuk meletakkan alat Teodolit dengan stabil di atas titik ukur.
Bertindak sebagai target pemantul pancaran laser dari alat Total Station untuk mendapatkan bacaan jarak dengan tepat.
Digunakan untuk mengukur jarak pendek atau mengambil ukuran ofset (offset) secara manual.
Ukur Terabas & Pengiraan
Ukur Terabas (Traverse Survey) ialah kaedah ukur yang terdiri daripada satu siri garisan lurus yang bersambung. Panjang setiap garisan dan arah (bearing) bagi setiap garisan diukur di tapak bina.
Konsep Koordinat: Latit & Dipat
Jarak unjuran garisan pada paksi Utara-Selatan. Ke Utara adalah positif (+), ke Selatan adalah negatif (-).
Jarak unjuran garisan pada paksi Timur-Barat. Ke Timur adalah positif (+), ke Barat adalah negatif (-).
Formula Pengiraan
Nota: θ mewakili Bearing atau sudut dari arah Utara mengikut pusingan jam.
Evolusi Teknologi Ukur
Teknologi kerja geomatik telah mengalami evolusi yang ketara dari penggunaan instrumen manual dan analog kepada peranti pintar digital dan pemetaan dari udara.
Teknologi Terdahulu
Manual & Analog- Peralatan seperti Rantai Ukur (Gunter’s Chain) dan pita ukur kain digunakan untuk jarak.
- Arah/sudut diukur menggunakan Kompas Prisma atau Teodolit Vernier manual.
- Mengambil masa yang lama, perlukan tenaga buruh yang ramai, dan terdedah kepada ralat kejituan pembacaan mata manusia.
Teknologi Terkini
Digital & Pintar- Penggunaan Total Station Elektronik membenarkan bacaan sudut dan jarak dicatat dan disimpan secara digital serta-merta.
- Teknologi GPS/GNSS (Satelit) memberikan koordinat permukaan bumi dengan ketepatan sentimeter.
- Penggunaan Dron (UAV) & Pemetaan 3D (LiDAR) menjadikan kerja topografi jauh lebih pantas dan merangkumi kawasan yang luas dan sukar diakses.
Nota Komprehensif P.K. Awam T4 | Bab 4: Ukur Kejuruteraan | Sedia Untuk WordPress
🗺️ Kuiz Kejuruteraan Awam Tingkatan 4
Sedia Untuk Membuat Ukuran?
Ukur Tanah • Teodolit • Latit & Dipat • Bearing
Anda akan diberikan 10 soalan rawak daripada 20 bank soalan. Tentukan koordinat kefahaman anda dalam bidang Geomatik ini.
GLOSARI: GEOMATIK & UKUR TANAH
| Istilah Ukur | Definisi Teknikal |
|---|---|
| Aras Formasi | Aras tanah yang dikerjakan untuk dipotong atau ditambak dalam pembinaan. |
| Aras Laras ($RL$) | Ketinggian sesuatu titik merujuk kepada satu permukaan aras tetap (datum). |
| As-Built | Pengukuran semula struktur sediabina untuk merekod variasi daripada pelan asal. |
| Batu Aras ($BM$) | Titik rujukan tetap di atas permukaan bumi dengan nilai aras yang diketahui. |
| Datum | Garisan atau titik rujukan asas bagi pengukuran bearing, jarak, atau ketinggian. |
| Dipat | Jarak unjuran sesebuah garisan ukur di atas paksi timur-barat. |
| Fotogrametri | Penggunaan maklumat daripada gambar udara untuk penyediaan peta. |
| Geomatik | Disiplin mengukur dan memungut maklumat fizikal bumi (Ukur Tanah). |
| Kontur | Garisan peta yang menyambungkan titik-titik dengan ketinggian yang sama. |
| Latit | Jarak unjuran sesebuah garisan ukur di atas paksi utara-selatan. |
| Pandangan Belakang | Bacaan staf pertama yang diambil di atas titik yang diketahui ketinggiannya. |
| Pandangan Hadapan | Bacaan staf terakhir sebelum alat aras dipindahkan ke kedudukan baru. |
| Pemancangan Tanda | Proses memindahkan reka bentuk dalam pelan ke tapak binaan sebenar. |
| Pelan Akui ($PA$) | Pelan yang diluluskan oleh $JUPEM$ sebagai rujukan rasmi pengukuran tanah. |
| Pelan Kadaster | Pelan maklumat tanah rasmi termasuk sempadan lot dan hak milik. |
| Teodolit | Alat jitu untuk mengukur sudut ufuk dan sudut pugak secara optik/elektronik. |
| Terabas | Siri garisan bersambung antara stesen ukur untuk membentuk jaringan kawalan. |
| Tikaian Lurus | Kadar selisih penutup berbanding jumlah jarak untuk menentukan ketepatan. |
| Total Station | Alat elektronik gabungan teodolit dan pengukur jarak elektronik ($EDM$). |
| Ukur Aras | Pengukuran untuk menentukan perbezaan ketinggian antara titik-titik di bumi. |
| Ukur Kadaster | Penentuan dan pendaftaran sempadan tanah untuk tujuan perundangan. |
| Ukur Kejuruteraan | Data ukur bagi reka bentuk, pemancangan, dan pelan kerja awam. |
