NOTA PENGAJIAN KEJURUTERAAN AWAM TINGKATAN 5 BAB 1

Nota Pengajian Kejuruteraan Awam Tingkatan 5 Bab 1: Sistem Pengangkutan Dan Kejuruteraan Jalan

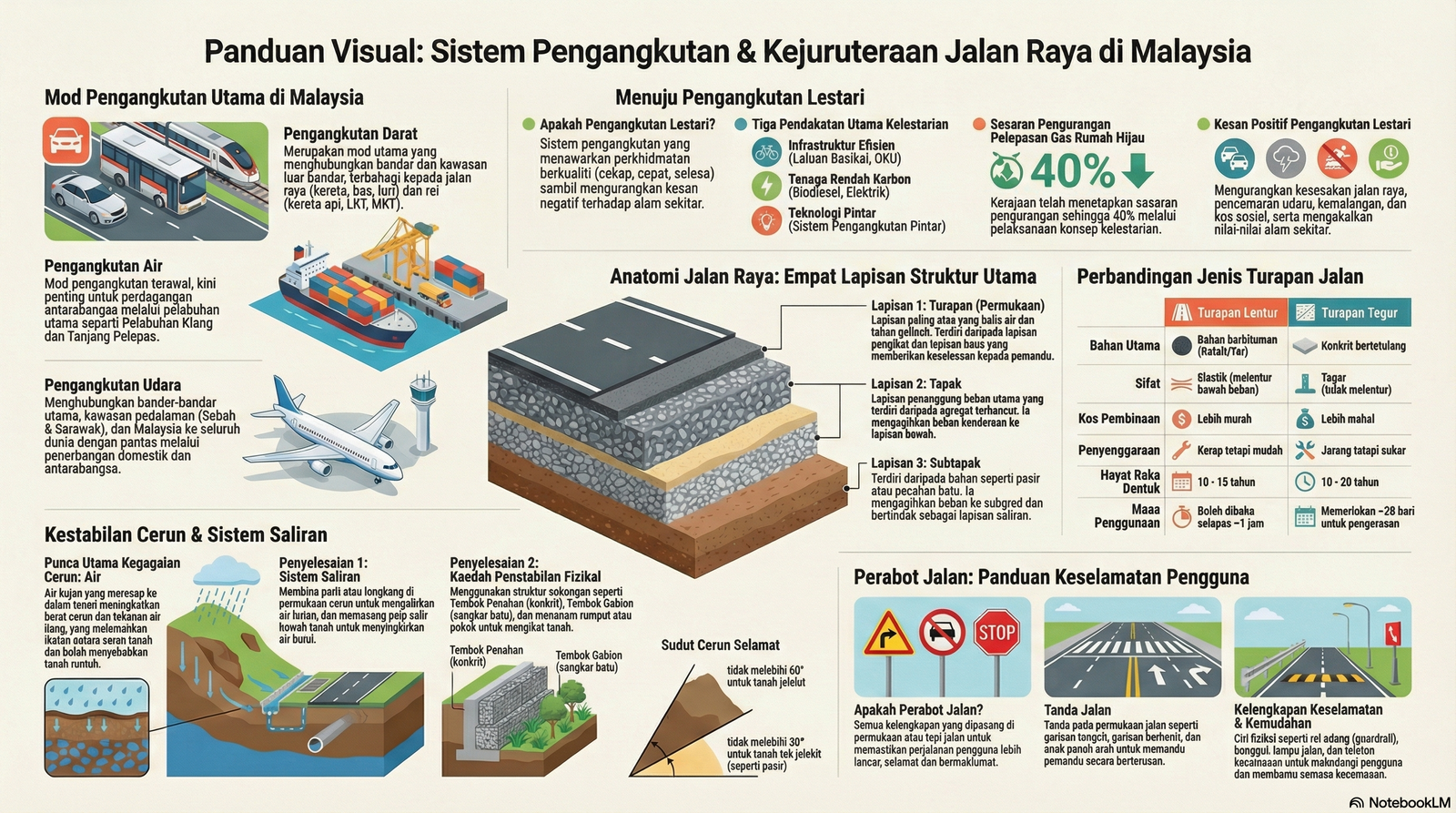

Nota Pengajian Kejuruteraan Awam Tingkatan 5 Bab 1:
Nota Interaktif: Pengangkutan & Kejuruteraan Jalan (PKA T5)
Bab 1 | PKA T5

PENGANGKUTAN &
KEJURUTERAAN JALAN

Memahami mod sistem pengangkutan, kestabilan cerun, dan teknologi di sebalik pembinaan struktur lapisan jalan raya yang lestari.

Mod Pengangkutan

Pengangkutan merupakan cabang penting Kejuruteraan Awam. Ia memudahkan pergerakan manusia dan barangan. Terdapat tiga mod utama di Malaysia.

Pengangkutan Darat

Melibatkan rangkaian jalan raya dan landasan kereta api. Paling meluas dan mudah diakses oleh orang ramai.

  • Perkhidmatan dari pintu ke pintu (door-to-door).
  • Sesuai untuk jarak dekat & sederhana.
  • Boleh berlaku kesesakan lalu lintas.

Pengangkutan Air

Melibatkan bot, feri, dan kapal kargo melalui laluan sungai atau laut. Sangat penting bagi perdagangan antarabangsa.

  • Kos paling murah untuk pukal / kargo besar.
  • Mampu membawa muatan sangat berat.
  • Pergerakan perlahan / makan masa.

Pengangkutan Udara

Penggunaan kapal terbang dan helikopter. Memerlukan infrastruktur kompleks seperti lapangan terbang.

  • Paling pantas untuk jarak jauh/antarabangsa.
  • Tiada halangan fizikal bentuk muka bumi.
  • Kos tambang / operasi sangat tinggi.

Kelestarian Pengangkutan (Sustainable Transport)

Sistem pengangkutan moden mesti berkonsepkan kelestarian bagi mengurangkan pelepasan karbon, mengelak pencemaran bunyi, dan menjimatkan bahan api fosil. Contohnya: Penggunaan Kenderaan Elektrik (EV), perluasan sistem rel transit (LRT/MRT), dan amalan berkongsi kereta (carpool).

Saliran dan Kestabilan Cerun

Kegagalan cerun (tanah runtuh) merupakan bencana utama dalam pembinaan jalan. Sistem saliran air yang cekap amat penting bagi menyelenggara kekuatan struktur tanah di kawasan berbukit.

Punca Kegagalan Cerun

  • 1 Air Permukaan/Bawah Tanah: Resapan air hujan yang berlebihan melemahkan ikatan butiran tanah (kurang rintangan ricih) dan menambah beban berat tanah.
  • 2 Kerja Pemotongan Tanah: Pemotongan cerun yang terlalu curam semasa pembinaan jalan raya mengurangkan kestabilan graviti asalnya.
  • 3 Beban Berlebihan: Pembinaan struktur berat di bahagian atas atau laluan kenderaan berat memampatkan zon kegagalan cerun.

Kaedah Penstabilan Cerun

Jurutera Awam menggunakan pelbagai teknik untuk memelihara cerun:

Sistem Saliran Permukaan

Membina longkang berm (berm drain) atau longkang palung (cascade drain) untuk menyalurkan air hujan pantas keluar dari cerun.

Penanaman Rumput / Tumbuh-tumbuhan

Sistem akar mengikat zarah tanah dan daun mengurangkan impak hakisan titisan hujan (Hydroseeding).

Struktur Penahan (Retaining Wall)

Membina tembok penahan konkrit atau Sangkar Gabion (batu dalam dawai) di kaki bukit untuk menyokong jisim tanah.

Struktur Pembinaan Jalan Raya

Jalan raya tidak hanya dibina dengan menurap tar. Ia terdiri daripada susunan lapisan material yang teliti bagi mengagihkan beban kenderaan ke bumi secara selamat.
Sila sentuh / layangkan kursor pada rajah lapisan di bawah.

1. Lapisan Permukaan (Surface Course)

Lapisan Permukaan

Lapisan paling atas yang bersentuhan terus dengan tayar. Dibina menggunakan campuran bitumen berasfalt. Tujuannya kalis air, menyediakan geseran tayar (skid resistance), dan mengagihkan beban.
2. Lapisan Tapak (Base Course)

Lapisan Tapak

Struktur utama yang paling keras menanggung beban selepas permukaan. Biasanya menggunakan batu baur pecah (crushed aggregates) berkualiti tinggi yang dipadatkan (compacted).
3. Lapisan Sub-tapak (Sub-base Course)

Lapisan Sub-tapak

Lapisan sokongan dan perparitan di bawah tapak. Menggunakan batu baur kasar gred rendah atau pasir. Menghalang air resapan dan mencegah lempung dari subgred naik ke atas.
4. Subgred (Subgrade)

Subgred

Lapisan tanah asal (bumi) yang telah diratakan, dipotong atau ditambak dan dimampatkan. Ini adalah asas tapak yang menanggung beban muktamad jalan raya.

Jenis Turapan Jalan (Pavement)

Turapan Lentur (Flexible Pavement)

Jalan raya aspal/tar. Menggunakan bahan pengikat bitumen. Bersifat lentur dan beban disebarkan dari butiran ke butiran secara merata mengikut kedalaman. Lebih murah untuk dibina tetapi perlukan penyelenggaraan berkala.

Turapan Tegar (Rigid Pavement)

Jalan konkrit. Menggunakan campuran konkrit simen portland (PCC), selalunya dengan besi tetulang. Bersifat keras dan beban disebarkan terus meluas (slab action). Sangat tahan lama dan tahan cuaca ekstrem, tetapi kos awal sangat mahal.

Perabot Jalan (Road Furniture)

Perabot jalan merujuk kepada semua peralatan atau kemudahan yang dipasang secara fizikal di jalan raya untuk tujuan keselamatan, amaran, arahan, dan pemanduan arah pengguna.

P

Papan Tanda

Papan tanda mandatori (bulat), amaran (segi tiga), dan panduan arah (hijau/biru).

Lampu Isyarat

Mengawal lalu lintas secara sistematik di persimpangan bagi mengelak kemalangan.

Garisan Jalan

Tanda cat (kuning/putih) untuk menentukan lorong, bahu jalan, dan garisan memotong.

Penghadang

Pengadang lorong (Guardrail), kon lalu lintas, dan rel penahan untuk keselamatan kecemasan.

Perabot jalan mesti jelas dilihat waktu malam (bersifat memantulkan cahaya / reflektif).

Kuiz Interaktif: Sistem Pengangkutan dan Kejuruteraan Jalan

Sistem Pengangkutan & Kejuruteraan Jalan

Pengajian Kejuruteraan Awam Tingkatan 5 (Bab 1)

🚦 MAKLUMAT UJIAN:

Ujian ini mengandungi 10 soalan rawak berkaitan jenis jalan, pembinaan turapan, kestabilan cerun dan perabot jalan.
Penerangan fakta disediakan untuk setiap jawapan.
Peringkat: 1/10 Modul Jalan Raya

Memuatkan Soalan…

Nota Kejuruteraan:

Laporan Penilaian

Keputusan keseluruhan pemahaman teori anda:

0/10 MARKAH
Glosari Infrastruktur Jalan & Pengangkutan
GLOSARI INFRASTRUKTUR
ISTILAH & DEFINISI KERJA JALAN
Bebendul (Kerb)
Struktur di hujung turapan jalan yang berfungsi untuk mengumpul dan mengalirkan air ke sistem saliran seperti gegeluk atau parit.
Cerucuk Keping
Struktur penahan tanah dan air secara sementara atau kekal, sesuai untuk pembinaan ruang bawah tanah.
Geosintetik
Bahan pengukuh tanah dan penstabil binaan seperti cerun, serta penghalang percampuran antara dua bahan berbeza.
Jalan Arteri
Jalan raya perjalanan jarak sederhana (maks 90 km/j) yang menghubungkan lebuh raya ekspres.
Kamber
Kecerunan keratan rentas jalan dari titik tengah ke sisi untuk menyalirkan air hujan dari permukaan jalan.
Kejelekitan Tanah
Daya ikatan antara zarah tanah. Tanah liat (jelekit) lebih stabil kerana rekatan dan geseran yang kuat.
Kelestarian
Sistem pengangkutan berkualiti tinggi (cepat & cekap) yang mengurangkan kesan negatif terhadap alam sekitar.
Lapisan Haus
Lapisan paling atas turapan jalan yang memberikan rintangan gelincir dan melindungi struktur turapan bawah.
Lapisan Pengikat
Lapisan di bawah lapisan haus yang mengagihkan beban ke tapak jalan dan meratakan permukaan.
Lapisan Subgred
Tanah semula jadi atau tambakan di kedudukan paling bawah yang menanggung keseluruhan beban struktur jalan.
Lapisan Subtapak
Lapisan di atas subgred yang mengagihkan beban dari tapak serta bertindak sebagai sistem penyaliran.
Lapisan Tapak
Lapisan penanggung beban utama yang terdiri daripada agregat terhancur di bawah turapan asfalt.
Lebuh Raya Ekspres
Jalan raya jarak jauh berkelajuan tinggi (maks 110 km/j) dengan akses terhad dan sistem tol.
LLM
Lembaga Lebuh Raya Malaysia; badan yang menyelia reka bentuk, pembinaan, dan penyelenggaraan lebuh raya.
MRT (Mass Rapid Transit)
Sistem tren berkapasiti tinggi (>40,000 penumpang/jam) yang menjadi tunjang utama Lembah Klang.
Pembetung (Culvert)
Laluan air di bawah jalan untuk mengalirkan air sungai atau parit tanpa menjejaskan struktur jalan.
Perabot Jalan
Kelengkapan tepi jalan (papan tanda, lampu, rel adang) untuk keselamatan dan kelancaran perjalanan.
Salut Jelujur (Tack Coat)
Semburan bitumen sebagai perekat antara lapisan turapan lama dengan lapisan baharu.
Salut Perdana (Prime Coat)
Semburan bitumen pada lapisan tapak untuk mengikat agregat dan menyediakan tapak untuk lapisan pengikat.
Tekanan Air Liang
Tekanan dalam rongga zarah tanah akibat air. Tekanan berlebihan boleh menyebabkan kegagalan cerun.
Tembok Gabion
Struktur penstabil cerun daripada sangkar jaring besi yang diisi dengan ketulan batu.
Turapan Lentur
Turapan asfalt yang bersifat elastik dan menyebarkan beban secara berperingkat ke lapisan bawah.
Turapan Tegar
Turapan papak konkrit bertetulang yang tegar, tahan lasak, dan menyebarkan beban secara menyeluruh.
KBAT Infrastruktur Pengangkutan
CONTOH SOALAN KBAT: INFRASTRUKTUR

Soalan Kemahiran Berfikir Aras Tinggi (KBAT) untuk analisis infrastruktur jalan dan pengangkutan.

ANALISIS PENGANGKUTAN REL BANDAR
1. Bagaimana sistem MRT dan LRT menyumbang kepada matlamat pengangkutan lestari di bandar padat?
Sistem rel menyumbang melalui:
  • Pengurangan Kesesakan: Menarik pengguna beralih dari kenderaan peribadi dengan kapasiti tinggi (>40,000 orang sejam).
  • Kelestarian Alam: Mengurangkan pencemaran udara dan jejak karbon secara drastik.
  • Kos Sosial: Mengurangkan tekanan emosi dan risiko kemalangan jalan raya.
  • Integrasi: Mewujudkan rangkaian perjalanan efisien antara mod pengangkutan.
JUSTIFIKASI PENSTABILAN CERUN BERBUKIT
2. Justifikasikan dua kaedah penstabilan cerun untuk jalan di kawasan berbukit dengan tanah tak jelekit dan hujan lebat.

i. Melandaikan Cerun & Sistem Saliran: Sudut cerun dikurangkan (bawah 30°) untuk melemahkan tarikan graviti. Saliran yang cekap menghalang air meresap yang boleh meningkatkan tekanan air liang.

ii. Tembok Gabion: Sangkar jaring berisi batu yang telap air. Ia menghalang tekanan hidrostatik dan memberi sokongan fizikal yang fleksibel pada kaki cerun.

SOSIOEKONOMI LEBUH RAYA PAN BORNEO
3. Bagaimana pembangunan lebuh raya utama menyumbang kepada pertumbuhan negara?

Ia memudahkan perhubungan dengan memendekkan masa perjalanan antara kawasan luar bandar dan bandar. Ini menarik pelaburan asing (FDI) kerana akses pasaran yang lebih luas, seterusnya mewujudkan peluang pekerjaan dan meningkatkan KDNK negara melalui sektor perkilangan dan pertanian.

INOVASI TURAPAN SISA PLASTIK & LATEKS
4. Wajarkan kelebihan penggunaan sisa plastik dan lateks dalam turapan jalan dari segi kejuruteraan.

Inovasi ini memberikan manfaat berganda:

  • Aspek Alam: Mengurangkan sisa plastik di tapak pelupusan dan menyokong industri getah tempatan.
  • Aspek Kejuruteraan: Plastik menghasilkan ikatan agregat yang lebih kuat dan rintangan air tinggi. Lateks menjadikan jalan lebih elastik dan tahan beban berat tanpa perubahan bentuk.
KESELAMATAN KEGAGALAN SISTEM SALIRAN
5. Terangkan risiko kegagalan sistem saliran terhadap struktur jalan dan pengguna.

• Saliran Permukaan: Kegagalan menyebabkan takungan air yang merosakkan turapan dan mencetuskan aquaplaning (hilang kawalan kenderaan).

• Saliran Bawah Tanah: Air yang meresap akan melemahkan subgred (lapisan asas), mengakibatkan keretakan, mendapan, dan kerosakan struktur yang memerlukan kos pembaikan tinggi.
