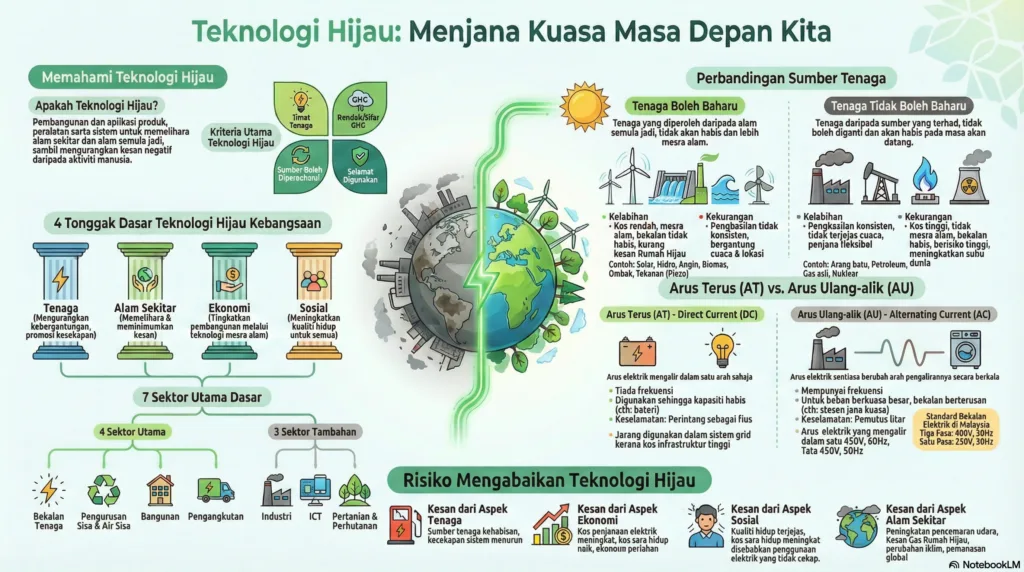

Nota Pengajian Kejuruteraan Elektrik Dan Elektronik Tingkatan 4 Bab 2: Penghasilan Arus Terus (AT) Dan Arus Ulang-alik (AU) Daripada Penuaian Tenaga Boleh Baharu
Penghasilan Arus AT & AU
Dari Tenaga Boleh Baharu
Meneroka teknologi hijau, penjanaan arus elektrik (Arus Terus dan Arus Ulang-Alik), pengiraan voltan, kuasa, dan aplikasi projek tenaga lestari.
Teknologi Hijau & Tenaga
Teknologi Hijau merujuk kepada pembangunan produk, peralatan, dan sistem untuk memelihara alam sekitar serta meminimumkan kesan negatif aktiviti manusia. Penuaian tenaga boleh baharu adalah teras utama teknologi ini.
Tenaga Boleh Baharu
Sumber tenaga yang dijana daripada sumber semula jadi secara berterusan dan tidak akan kehabisan. Mesra alam dan mengurangkan jejak karbon.
Cahaya ditukar ke elektrik (Sel Fotovoltaik).
Aliran air memutarkan turbin penjana.
Kinetik angin memutarkan bilah kincir.
Tidak Boleh Baharu
Sumber bumi yang terhad, akan habis digunakan, dan mengambil masa jutaan tahun untuk terbentuk semula. Pembakarannya membebaskan gas rumah hijau.
Litar Arus Terus (AT)
Direct Current (DC)
Arus elektrik yang mengalir melalui pengalir hanya pada satu arah sahaja dan nilai magnitudnya sentiasa tetap. Kekerapan (frekuensi) bagi Arus Terus ialah 0 Hz.
- Bateri Kering (Sel Volta)
- Aki (Bateri Kereta)
- Panel Suria (Sel Fotovoltaik)
- Penjana AT (Dinamo)
Simulasi Aliran Elektron (AT)
Aliran sehala (Tetap)
Formula Litar Elektrik AT
Hukum Ohm
Menyatakan arus (I) berkadar terus dengan voltan (V) dan berkadar songsang dengan rintangan (R).
- V = Voltan (Volt, V)
- I = Arus (Ampere, A)
- R = Rintangan (Ohm, Ω)
Kuasa Elektrik (P)
Kadar kerja yang dilakukan atau kadar tenaga elektrik yang dibekalkan dalam satu litar tertutup.
- P = Kuasa (Watt, W)
Litar Arus Ulang-Alik (AU)
Alternating Current (AC)
Arus elektrik yang magnitud dan arah alirannya sentiasa berubah-ubah secara berkala. Arus jenis ini boleh dinaikkan atau diturunkan voltannya menggunakan alat Pengubah (Transformer).
- Sangat efisien untuk penghantaran jarak jauh (Grid Nasional).
- Kehilangan kuasa (haba) yang minimum.
- Frekuensi standard di Malaysia ialah 50 Hz.
Gelombang Sinusoidal (AU)
Istilah Gelombang AU
- Kitar (Cycle) Satu perubahan lengkap gelombang bermula dari sifar, naik ke puncak positif, turun ke puncak negatif dan kembali ke sifar.
- Kala / Tempoh (Time Period, T) Masa yang diambil (dalam Saat) untuk melengkapkan satu kitar gelombang.
- Frekuensi (f) Jumlah kitar lengkap yang dihasilkan dalam masa 1 saat. Unit: Hertz (Hz).
Pengiraan Nilai AU
Nilai voltan AU yang memberikan kesan pemanasan/kuasa yang sama seperti nilai voltan AT.
Projek Mini Penuaian Tenaga
Bagi mengaplikasikan teori, pelajar dikehendaki menjalankan projek mini membina sistem Penjana Hidroelektrik Skala Kecil (Pikohidro) atau Penjana Tenaga Solar untuk menyalakan beban seperti mentol atau LED.
Kenal Pasti & Lakar
Menganalisis punca tenaga (seperti aliran air sungai laju) dan melakarkan litar skematik penjanaan tenaga elektrik.
Pemasangan Komponen
Memasang turbin, dinamo (penjana), dan menyambung litar output ke beban (LED/Mentol) mengikut pengiraan voltan yang tepat.
Pengujian (Testing)
Sistem yang telah dipasang perlu diuji kefungsiannya menggunakan Meter Pelbagai (Multimeter) untuk memastikan arus mengalir mematuhi Hukum Ohm.
Spesifikasi Penilaian Projek
Sistem yang dibina perlu menepati parameter beban yang diberikan. Contoh spesifikasi ujian:
- Voltan Terjana (Input): 12 V AT
- Beban LED: 1.8 V AT
- Beban Mentol: 6 V AT
Nota PK Elektrik & Elektronik T4 | Modul 2: Arus AT & AU | Rekaan Khas WordPress
🌱 Kuiz PKEE Tingkatan 4
Sistem Penjanaan Hijau!
Teknologi Hijau • Tenaga Solar • Litar AT & AU • Hukum Ohm
Mari uji kefahaman anda mengenai kelestarian tenaga elektrik. Jawab 10 soalan rawak daripada bank 20 soalan.
GLOSARI: LITAR & TEKNOLOGI HIJAU
| Istilah Tekno-Hijau | Definisi & Sifat Fizik |
|---|---|
| Arus Terus ($AT$) | Arus magnitud tetap, satu arah sahaja, dan tiada frekuensi. |
| Arus Ulang-alik ($AU$) | Arus dua keadaan (positif/negatif) dengan kitaran lengkap dan mempunyai frekuensi. |
| Cas ($Q$) | Sifat fizik jirim dalam medan elektromagnet. Unit: Coulomb ($C$). |
| Dasar Teknologi Hijau | Dasar kerajaan untuk pertumbuhan industri mampan dan kesedaran awam. |
| Empat Tonggak DTHN | Sektor Tenaga, Alam Sekitar, Ekonomi, dan Sosial. |
| Faktor Kuasa ($\cos \theta$) | Nisbah kuasa nyata ($P$) kepada kuasa ketara ($S$) dalam litar $AU$. |
| Frekuensi ($f$) | Bilangan kitar lengkap gelombang $AU$ dalam satu saat. Unit: Hertz ($Hz$). |
| Galangan ($Z$) | Jumlah rintangan litar $AU$ (gabungan $R$, $X_L$, dan $X_C$). Unit: Ohm ($\Omega$). |
| Gas Rumah Hijau ($GHG$) | Gas atmosfera (cth: $CO_2$) yang menyumbang kepada pemanasan global. |
| Hukum Arus Kirchhoff | Jumlah algebra arus masuk dan keluar pada satu nod adalah sifar. |
| Hukum Ohm | Arus berkadar terus dengan voltan dan songsang dengan rintangan ($V=IR$). |
| Hukum Voltan Kirchhoff | Jumlah algebra voltan susut pada satu gelung tertutup adalah sifar. |
| Kearuhan ($L$) | Penentangan terhadap perubahan pengaliran arus. Unit: Henry ($H$). |
| Kemuatan ($C$) | Penentangan terhadap perubahan beza upaya; menyimpan cas. Unit: Farad ($F$). |
| Kuasa ($P$) | Kadar melakukan kerja. Unit: Watt ($W$). |
| Litar Siri | Penyambungan komponen pada satu nod, satu laluan tunggal arus. |
| Litar Selari | Penyambungan komponen pada dua nod, menyediakan beberapa laluan arus. |
| Osiloskop | Alat memaparkan bentuk gelombang elektrik (Voltan lwn Masa). |
| Pembangunan Mapan | Memenuhi keperluan semasa tanpa menjejaskan generasi masa depan. |
| Pearuh ($Inductor$) | Komponen pasif daripada lilitan dawai yang mempunyai sifat kearuhan. |
| Pemuat ($Capacitor$) | Komponen pasif penyimpan cas; dua plat logam dipisahkan dielektrik. |
| Penjana Fungsi | Alat pembekal pelbagai bentuk gelombang (sinus, segi empat) untuk ujian. |
| Penuaian Tenaga | Konsep penukaran tenaga semula jadi kepada tenaga elektrik. |
| Perintang ($Resistor$) | Peranti mengehadkan pengaliran arus dan menyebabkan susutan voltan. |
| Regangan ($X$) | Rintangan oleh pearuh ($X_L$) atau pemuat ($X_C$) dalam litar $AU$. |
| Rintangan ($R$) | Sifat penentangan terhadap pengaliran arus elektrik. Unit: Ohm ($\Omega$). |
| Tenaga Boleh Baharu | Sumber alam semula jadi yang tidak akan habis (solar, hidro, angin). |
| Tenaga Tidak Boleh Baharu | Sumber terhad yang akan kehabisan (arang batu, minyak, gas asli). |
| Teknologi Hijau | Aplikasi produk/sistem untuk memelihara alam dan meminimumkan impak negatif. |
| Tempoh ($T$) | Masa untuk melengkapkan satu kitaran gelombang sinus. Unit: Saat ($s$). |
| Voltan ($V$) | Beza upaya antara dua titik; daya gerak elektrik. Unit: Volt ($V$). |
| Voltan $V_{pmkd}$ | Nilai berkesan AU; bersamaan $70.7\%$ daripada nilai puncak ($V_p$). |
ZON INTERAKTIF: KBAT
LITAR ELEKTRIK & TEKNOLOGI HIJAU
Mengapakah pengamalan Teknologi Hijau amat penting untuk pembangunan mapan Malaysia berdasarkan empat tonggak utama?
Cadangkan sistem tenaga boleh baharu untuk kawasan pedalaman tanpa akses grid elektrik.
Sistem Solar Fotovolta: Pilihan terbaik kerana mesra alam dan kos penyelenggaraan rendah.
Bandingkan kesan mentol terbakar dalam litar siri berbanding litar selari.
Bagaimanakah bangunan komersial hijau memberi impak positif kepada ekonomi dan sosial?
Ekonomi: Penjimatan jangka panjang bil utiliti & nilai hartanah tinggi.
Sosial: Persekitaran kerja kondusif & kualiti udara lebih baik untuk produktiviti.
Jelaskan aplikasi $HAK$ dan $HVK$ dalam menganalisis litar kompleks.
Mula dengan permudahkan litar (Rintangan Setara), gunakan HVK untuk cari jumlah arus dalam satu gelung ($V_S – V_1 – V_R = 0$), kemudian gunakan HAK pada nod simpang untuk leraian arus setiap cabang ($I_J = I_2 + I_3$).
SOALAN LAZIM (FAQ)
LITAR ELEKTRIK & TEKNOLOGI HIJAU
1. Apakah definisi Teknologi Hijau?
Teknologi Hijau merujuk kepada aplikasi produk, peralatan, dan sistem untuk memelihara alam sekitar serta meminimumkan kesan negatif aktiviti manusia. Ia bersifat rendah karbon dan selaras dengan konsep pembangunan mapan.
2. Apakah empat tonggak Dasar Teknologi Hijau Kebangsaan?
3. Beza Tenaga Boleh Baharu vs Tidak Boleh Baharu?
Daripada alam semula jadi, tidak akan habis. (Solar, Angin, Hidro)
Sumber terhad, akan kehabisan. (Arang Batu, Petroleum, Gas)
4. Apakah perbezaan utama Arus Terus (AT) & Arus Ulang-alik (AU)?
- Arus Terus (AT): Magnitud tetap, satu arah sahaja, tiada frekuensi (cth: Bateri).
- Arus Ulang-alik (AU): Berubah kutub (kitaran), mempunyai frekuensi, untuk kuasa besar (cth: Bekalan Rumah).
5. Apakah yang dinyatakan oleh Hukum Ohm?
Arus ($I$) berkadar terus dengan Voltan ($V$) dan berkadar songsang dengan Rintangan ($R$) pada suhu tetap.
