Nota Pengajian Kejuruteraan Mekanikal Tingkatan 4 Bab 3: Asas Statik Kejuruteraan

Nota Interaktif Pengajian Kejuruteraan Mekanikal T4 – Bab 3

Modul 3

Asas Statik
Kejuruteraan

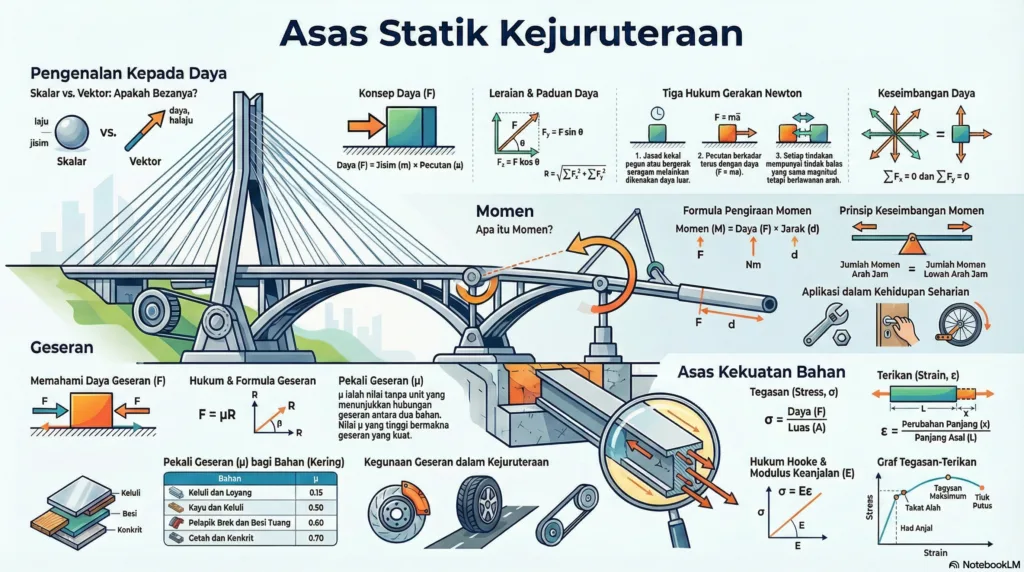

Menganalisis konsep asas mekanik fizikal: Kuantiti Daya (Vektor), Momen, Geseran, dan mengkaji Kekuatan Bahan (Tegasan & Terikan) dalam sistem mekanikal.

Pengenalan Kepada Daya

Daya (Force) ialah satu tindakan (tarikan atau tolakan) yang dapat mengubah keadaan fizikal sesuatu jasad seperti memulakan pergerakan, menghentikan, memecutkan, atau mengubah arah jasad tersebut.

Skalar vs Vektor

Kuantiti Skalar

Kuantiti yang hanya mempunyai magnitud (ukuran / nilai) sahaja tanpa arah pergerakan.

Contoh:

Jarak (m) Jisim (kg) Masa (s) Suhu (°C) Ketumpatan

Kuantiti Vektor

Kuantiti yang mempunyai magnitud dan arah pergerakan yang spesifik.

Contoh:

Daya (N) Halaju (m/s) Sesaran (m) Pecutan Momentum

Leraian Daya (Resolution of Forces)

Paksi Y
(F_y)

Paksi X (F_x)

Daya, F

Sebarang daya (F) yang bertindak pada suatu sudut (θ) boleh dileraikan kepada dua komponen seranjang:

Komponen Mengufuk (Paksi X):

F_x = F × kos(θ)

Komponen Menegak (Paksi Y):

F_y = F × sin(θ)

Momen Daya

Momen ialah kesan putaran yang dihasilkan oleh suatu daya pada suatu titik atau paksi. Contoh aplikasi: Membuka nat menggunakan spanar, jongkang-jongket, dan engsel pintu.

Formula Asas Momen

M = F × d

M = Momen Daya (Unit: Newton Meter, Nm)
F = Daya yang dikenakan (Unit: Newton, N)
d = Jarak serenjang dari daya ke titik putaran (Titik Tumpu), (Unit: m)

Prinsip Keseimbangan Momen

F₁

d₁

F₂

d₂

Bagi sesuatu jasad yang berada dalam keseimbangan statik:

Jumlah Momen ikut Jam = Jumlah Momen lawan Jam

(F₁ × d₁) = (F₂ × d₂)

Daya Geseran (Friction)

Daya Geseran ialah daya rintangan yang bertindak pada arah bertentangan dengan pergerakan apabila dua permukaan bersentuhan.

F = μR

F = Daya Geseran (N)
μ (Mu) = Pekali Geseran (Tiada unit, bergantung pada kekasaran permukaan)
R = Daya Tindak Balas Normal (Menegak)

Objek

Gerakan

Geseran

Kebaikan Geseran

Membolehkan manusia dan kenderaan bergerak tanpa tergelincir.
Membolehkan sistem brek kenderaan berfungsi memberhentikan tayar.
Membolehkan objek (seperti paku/skru) dipegang kuat pada kayu.

Keburukan Geseran

Menyebabkan komponen enjin yang bergeser menjadi haus (haus teruk).
Menghasilkan haba berlebihan yang boleh merosakkan mesin.
Mengurangkan kecekapan mekanikal (memerlukan tenaga tambahan untuk mengatasi geseran).

Asas Kekuatan Bahan

Kajian ke atas sifat logam (seperti keluli) apabila dikenakan beban tegangan (ditarik) atau mampatan (ditekan). Konsep ini penting bagi menjamin struktur tidak patah atau gagal.

1. Tegasan (Stress)

Daya dalaman yang bertindak pada satu unit luas keratan rentas bahan bagi menentang daya luaran.

σ =

Daya (F) Luas (A)

Unit: Newton per meter persegi (N/m²) atau Pascal (Pa).

2. Terikan (Strain)

Nisbah perubahan panjang (pemanjangan/mampatan) terhadap panjang asal bahan. Ia mengukur tahap ubah bentuk logam.

ε =

Perubahan Panjang (δL) Panjang Asal (L)

Unit: Tiada unit (kerana ia adalah nisbah ukuran yang sama).

3. Modulus Keanjalan (Young’s Modulus, E)

Merupakan ukuran kekukuhan (stiffness) sesuatu bahan anjal. Ia adalah nisbah Tegasan terhadap Terikan selagi bahan mematuhi Hukum Hooke (berada dalam had kenyal).

E =

Tegasan (σ) Terikan (ε)

Simulasi Regangan Bahan

Nota Komprehensif P.K. Mekanikal T4 | Modul 3: Asas Statik | Format WordPress

📐 Kuiz PKM Tingkatan 4

BAB 3: ASAS STATIK KEJURUTERAAN

⚙️

Analisis Daya & Struktur!

Skalar & Vektor • Hukum Newton • Momen • Tegasan

Kekuatan sesuatu rekaan bergantung pada asas statik yang kukuh. Uji pengetahuan anda dengan 10 soalan rawak daripada 20 bank soalan.

Ujian 1 / 10 Markah: 0

📋 FAKTA MEKANIK:

0/10

Tamat!

Analisis Statik Kejuruteraan selesai.

GLOSARI: MEKANIK KEJURUTERAAN

Istilah Fizik	Definisi & Formula
Daya (F)	Tindakan yang mengubah jenis gerakan jasad. Kuantiti vektor dalam unit Newton ($N$).
GBB	Lakaran Gambarajah Badan Bebas untuk menunjukkan semua daya yang bertindak pada jasad terasing.
Geseran (F)	Daya yang melawan pergerakan antara dua permukaan yang bersentuhan.
Hukum Hooke	Keterikan bahan adalah berkadar terus dengan tegasan dalam had anjal.
Hukum Newton	Tiga hukum asas yang merumuskan hubungan antara daya, jisim, dan pergerakan.
Keanjalan	Sifat bahan kembali ke bentuk asal selepas daya yang mengubah bentuk dialihkan.
Keseimbangan Daya	Keadaan di mana jumlah daya paduan adalah sifar (jasad pegun atau halaju seragam).
Keterikan ($\epsilon$)	Nisbah perubahan panjang kepada panjang asal ($\epsilon = x / L$). Tiada unit.
Leraian Daya	Proses memecahkan daya tunggal kepada komponen paksi-$x$ dan paksi-$y$.
Magnitud	Nilai atau ukuran saiz bagi sesuatu kuantiti fizik.
Modulus Keanjalan ($E$)	Nisbah tegasan kepada keterikan; ukuran kekakuan bahan ($E = \sigma / \epsilon$).
Momen (M)	Kesan putaran terhasil daripada daya darab jarak serenjang ($M = Fd$).
Paduan Daya	Gabungan beberapa daya menjadi satu daya tunggal yang memberi kesan yang sama.
Pekali Geseran ($\mu$)	Nilai skalar yang menunjukkan hubungan geseran permukaan ($F = \mu R$).
Skalar	Kuantiti yang hanya mempunyai magnitud (contoh: jarak, jisim, suhu).
Tegasan ($\sigma$)	Daya dalaman yang bertindak pada seunit luas permukaan bahan ($\sigma = F / A$).
Vektor	Kuantiti yang mempunyai magnitud dan arah (contoh: daya, halaju, pecutan).
