Nota Pengajian Kejuruteraan Mekanikal Tingkatan 4 Bab 4: Reka Bentuk Kejuruteraan
Reka Bentuk
Kejuruteraan
Eksplorasi proses pengurusan projek secara sistematik dan selami langkah-langkah penghasilan produk dari peringkat idea kreatif sehingga kepada ujian prototaip akhir.
Pengurusan Projek
Pengurusan Projek merupakan proses membimbing sesuatu projek daripada mula sehingga akhir (menyiapkan produk) mengikut masa, kos, dan kualiti atau spesifikasi yang telah ditetapkan oleh klien.
1. Perancangan
Proses membentuk pelan awal. Melibatkan:
- Mengenal pasti sumber (ahli projek).
- Membuat anggaran kos perbelanjaan.
- Menentukan objektif dan kekangan projek.
2. Penjadualan
Menyusun atur aktiviti mengikut masa:
- Menetapkan tarikh mula dan tarikh siap.
- Mengagihkan masa untuk setiap fasa.
- Menggunakan alat seperti Carta Gantt.
3. Pengawalan
Pemantauan ketika projek sedang berjalan:
- Memastikan perbelanjaan tidak melebihi bajet.
- Memastikan kualiti menepati spesifikasi (Piawaian).
- Mengambil tindakan pembetulan jika berlaku kelewatan.
Segi Tiga Kekangan Projek (Project Triangle)
Ketiga-tiga elemen ini saling berkaitan. Perubahan pada satu elemen (contoh: masa disingkatkan) akan memberi kesan kepada elemen lain (contoh: kos meningkat atau kualiti menurun).
Proses Reka Bentuk Produk
Jurutera mereka cipta produk baru menggunakan langkah-langkah kerja yang berstruktur. Ini bagi memastikan produk yang dihasilkan benar-benar menyelesaikan masalah pengguna dan berfungsi dengan baik.

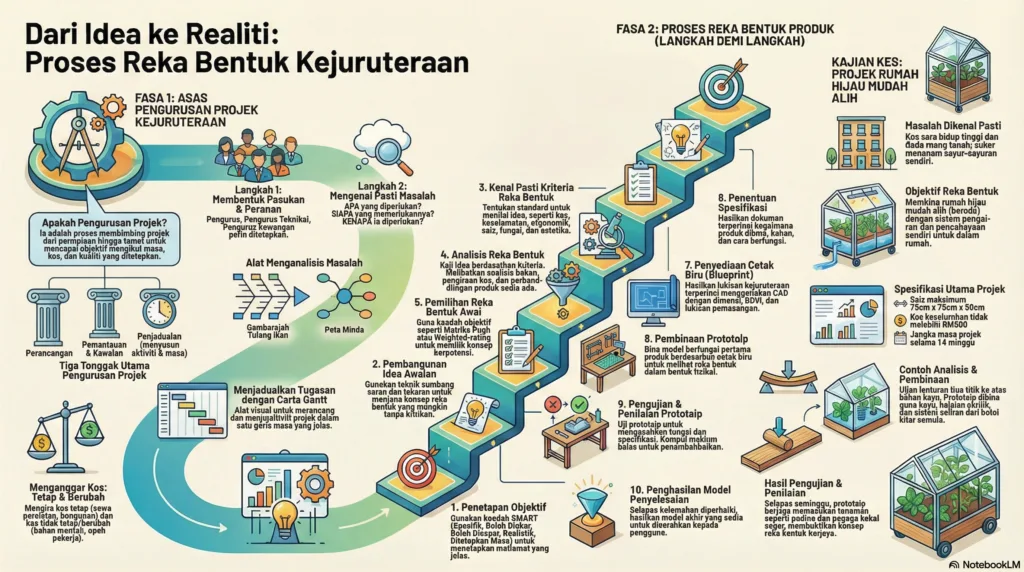

Carta Alir Penghasilan Produk
Mengenal Pasti Masalah
Pemerhatian persekitaran atau melalui rungutan pengguna. Kenal pasti fungsi utama yang diperlukan untuk menyelesaikan masalah tersebut.
Penjanaan Idea
Sesi sumbang saran (brainstorming). Melakar seberapa banyak idea reka bentuk (Lakaran Konsep) yang mampu menyelesaikan masalah tanpa tapisan.
Pemilihan Reka Bentuk
Menilai semua lakaran idea menggunakan matriks penilaian. Memilih satu idea yang terbaik (praktikal, kos rendah, mudah dikilang).
Reka Bentuk Terperinci
Menyediakan lukisan kerja lengkap (Lukisan Ortografik / Isometri / CAD) berserta dimensi, toleransi, dan senarai bahan.
Pembinaan Prototaip
Membina model fizikal yang berfungsi (menggunakan bahan sebenar atau alternatif) berdasarkan lukisan kerja yang telah dipersetujui untuk menguji keberkesanannya di dunia nyata.
Penilaian Prototaip
Langkah terakhir dalam proses reka bentuk (Langkah 6 & 7). Prototaip yang dibina mesti diuji dan dinilai oleh pengguna sasaran untuk mengenal pasti sebarang kelemahan sebelum ia dikeluarkan secara besar-besaran di kilang.
Pengujian & Penilaian
-
Pengujian Kestabilan & Kekuatan: Menguji sama ada produk menepati ciri fizikal dan tahan beban kerja sebenar.
-
Maklum Balas Pengguna: Mengedarkan prototaip kepada sekelompok pengguna untuk mendapatkan komen mengenai keselesaan (ergonomik) dan keberkesanan fungsi.
-
Penambahbaikan: Mengubah suai reka bentuk jika produk masih mempunyai ralat, bahaya, atau gagal ujian.
Borang Soal Selidik (Kajian Penilaian)
Ringan, mudah dipegang, menarik.
Berfungsi memadam api dengan cekap.
Bahan mesra alam / boleh dikitar semula.
*Skala: 1 (Sangat Lemah) – 5 (Luar Biasa / Sangat Baik)
Langkah Terakhir: Pendokumentasian
Setelah produk lulus semua ujian, jurutera perlu menyediakan satu laporan lengkap (Fail Projek) yang mengandungi semua lukisan kerja, pengiraan kos, dan keputusan ujian untuk rujukan pengeluaran masa hadapan atau tujuan pemfailan paten.
Nota Komprehensif P.K. Mekanikal T4 | Modul 4: Reka Bentuk | Format WordPress
💡 Kuiz PKM Tingkatan 4
Penilaian Pereka Bentuk!
Pengurusan Projek • Carta Gantt • Penjanaan Idea • Prototaip
Anda akan diberikan 10 soalan rawak daripada 20 bank soalan. Uji ketajaman minda anda dalam mengurus dan mereka bentuk produk hari ini.
GLOSARI: REKA BENTUK KEJURUTERAAN
| Istilah Pengurusan | Definisi & Prosedur |
|---|---|
| Analisis masalah | Pecahan menyeluruh masalah kepada komponen kecil yang lebih terperinci. |
| Anggaran kos | Hasil jumlah kos tetap dan kos berubah mengikut tahap pengeluaran projek. |
| Carta Gantt | Carta bar untuk penjadualan projek; paksi mengufuk (aktiviti) & mencancang (tempoh). |
| Cetakan biru (Blueprint) | Reka bentuk terperinci produk mengandungi saiz, dimensi, dan senarai bahan lengkap. |
| Diagram Ishikawa | Teknik Tulang Ikan untuk menganalisis punca utama masalah (Manusia, Bahan, Kaedah, Alatan). |
| Ergonomik | Aplikasi sains kemanusiaan dalam produk untuk keselesaan dan kecekapan pengguna. |
| Estetik | Nilai keindahan reka bentuk luaran produk yang unik dan menarik. |
| Kaedah Pugh’s | Pemilihan reka bentuk menggunakan matriks perbandingan berpasangan terhadap kriteria. |
| Weighted-rating | Penilaian reka bentuk secara kuantitatif dengan memberikan pemberat pada setiap kriteria. |
| Kelestarian | Proses memulihkan alam semula jadi melalui produk hijau atau bahan mesra alam. |
| Kos Tetap | Kos yang tidak berubah sepanjang tempoh projek (cth: sewa bangunan/peralatan). |
| Kos Tidak Tetap | Kos berubah mengikut tahap pengeluaran (cth: bahan mentah dan upah). |
| Paten | Hak eksklusif untuk reka cipta yang menawarkan penyelesaian teknikal baharu. |
| Pengurusan Projek | Proses membimbing projek dari awal hingga akhir (perancangan, penjadualan, kawalan). |
| Peta Minda | Lakaran visual idea dengan tajuk di tengah dan cabang-cabang yang dikembangkan. |
| Projek | Tugasan sementara untuk menghasilkan produk, perkhidmatan, atau penyelesaian khusus. |
| Prototaip | Model fizikal pertama untuk pengujian fungsi sebelum pengeluaran besar-besaran. |
| Reka Bentuk Kejuruteraan | Proses perancangan sistematik untuk memenuhi kehendak dengan mengoptimumkan sumber. |
| Problem statement | Deskripsi ringkas dan jelas tentang isu, pihak terlibat, dan keperluan penyelesaian. |
| SMART Objectives | Objektif yang Spesifik, Boleh Diukur, Boleh Dicapai, Realistik, dan Berjangka Masa. |
| Sumbang saran | Teknik kreativiti kumpulan untuk menjana sebanyak mungkin idea penyelesaian. |
