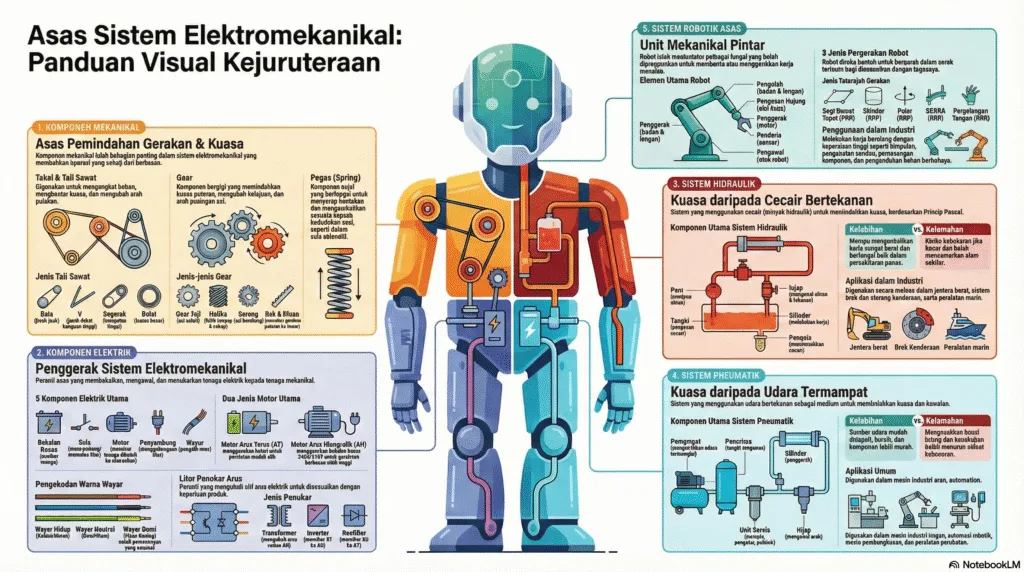

SISTEM ELEKTROMEKANIKAL

Penerokaan inovasi yang menggabungkan prinsip mekanikal, litar elektrik, kuasa bendalir (hidraulik & pneumatik), serta kecerdasan robotik.

Komponen Mekanikal

Gear

Imbas Info

Fungsi Gear

  • Menghantar kuasa antara aci.
  • Menukar kelajuan putaran.
  • Menukar arah putaran.

Takal & Tali Sawat

Imbas Info

Fungsi Takal

  • Memindahkan gerakan putaran dengan jarak aci yang jauh.
  • Mesin ringkas untuk mengangkat beban berat.

Pegas (Spring)

Imbas Info

Fungsi Pegas

  • Menyerap hentakan dan getaran.
  • Menyimpan tenaga mekanikal.
  • Mengembalikan kedudukan komponen.

Komponen Elektrik

Bekalan Kuasa

Menyediakan tenaga elektrik kepada sistem (Bateri, stesen jana kuasa).

Suis

Memutus atau melengkapkan litar elektrik (Suis togel, suis tekan).

Transformer

Alat untuk menaikkan atau menurunkan aras voltan arus ulang-alik (AC).

Motor Elektrik

Menukarkan tenaga elektrik kepada tenaga mekanikal (putaran).

Motor Arus Terus (AT / DC)

Beroperasi dengan arus searah (cth: bateri). Kelajuan mudah dikawal. Digunakan dalam mainan, alat kuasa mudah alih.

Motor Arus Ulang-Alik (UA / AC)

Beroperasi dengan arus berbalik bentuk gelombang. Digunakan secara meluas dalam mesin industri tugas berat, kipas, mesin basuh.

Sistem Hidraulik

Menggunakan medium cecair bertekanan tinggi (tidak mudah mampat) untuk memindahkan kuasa. Sangat sesuai untuk melakukan kerja yang memerlukan daya bebanan yang sangat berat (Cth: Jengkaut, Bicu Kereta).

Operasi Litar Asas Hidraulik

Tangki & Pam

Menyimpan & mengepam cecair.

Injap Kawalan

Kawal tekanan & arah bendalir.

Silinder (Penggerak)

Menghasilkan daya mekanikal linear.

Prinsip Hukum Pascal

Menyatakan bahawa tekanan yang dikenakan ke atas bendalir yang tertutup akan dipindahkan secara seragam dan sama rata ke semua arah pada bahagian bekas tersebut.

Kelebihan Hidraulik

  • Mampu mengangkat beban sangat berat.
  • Pergerakan yang lancar, malar dan senyap.
  • Cecair hidraulik bertindak sebagai pelincir.

Sistem Pneumatik

Menggunakan medium udara termampat (compressed air) untuk menghasilkan daya dan gerakan. Sesuai untuk peralatan yang memerlukan kerja ringan, bersih dan pantas (Cth: Pembungkusan makanan, robotik ringan).

Komponen Asas Pneumatik

Pemampat Udara

Mampatkan & simpan udara.

Injap Kawalan Berarah

Kawal laluan (cth: Injap 3/2, 5/2).

Silinder Pneumatik

Omboh bergerak secara linear.

Kelebihan Pneumatik

  • Udara mudah didapati & percuma.
  • Sistem yang bersih (tiada tumpahan minyak).
  • Pergerakan lebih pantas dan responsif.

Kelemahan Pneumatik

  • Udara boleh mampat, jadi pergerakan omboh mungkin tidak sekata.
  • Bising (bunyi udara ekzos dilepaskan).
  • Tidak mampu membawa beban yang berat.

Sistem Robotik Asas

Satu unit mekanikal yang berkeupayaan dikawal dan diprogramkan untuk melakukan pelbagai kerja kompleks menggantikan manusia dalam industri.

Elemen Utama Robotik

Elemen Kawalan

Otak robot. Menerima, memproses arahan & mengawal seluruh sistem (Mikropengawal).

Elemen Penderia

Deria robot. Mengesan perubahan persekitaran (Penderia sentuh, penglihatan, suap balik).

Elemen Pergerakan

Otot robot. Komponen mekanikal/pengolah (manipulator) yang melakukan gerak kerja.

Elemen Kuasa

Nadi robot. Bekalan tenaga sama ada dari elektrik, hidraulik atau pneumatik.

Bentuk Tatarajah Pergerakan Robot (Envelope)

Segi Empat Tepat (Cartesian)

Paksi pergerakan mendatar, menegak, dan keluar masuk (X, Y, Z). Sesuai untuk kerja angkat dan susun susunan lurus.

Silinder (Cylindrical)

Gabungan pergerakan putaran (paksi pangkal) dan linear (lengan panjang pendek/naik turun). Ruang kerja berbentuk silinder.

Kutub (Polar / Spherical)

Mempunyai lengan yang boleh berputar pada tapak, sendi memusing naik turun, dan memanjang linear. Ruang kerja berbentuk sebahagian sfera.

SCARA (Selective Compliance Assembly Robot Arm)

Mempunyai dua sendi putaran pada satah mendatar (seperti lengan manusia) dan pergerakan linear naik/turun di hujung. Sangat pantas untuk kerja pemasangan komponen kecil (assembly).

Kuiz Interaktif: Sistem Kejuruteraan

Sistem Mekanikal & Kawalan

Uji kefahaman anda untuk Bab 6: Mekanikal, Elektrik, Hidraulik, Pneumatik & Robotik.

Format Kuiz:

⏱️ 10 Soalan Rawak (Dipilih dari 20 Bank Soalan)
🔀 Susunan jawapan dirawakkan
💡 Penerangan bagi setiap jawapan disediakan
Soalan: 1/10 Modul 6

Teks Soalan

Penerangan:

Keputusan Kuiz

Prestasi anda bagi modul ini:

0/10
Glosari Kejuruteraan Mekanikal
GLOSARI MEKANIKAL & ROBOTIK
ISTILAH & DEFINISI TEKNIKAL
Aci (Shaft)
Sebatang rod yang digunakan untuk memindahkan daya kilas dan putaran.
Arus Terus (AT)
Arus elektrik sehala dengan magnitud tetap. Sumber utama: bateri atau sel kering.
Arus Ulang-alik (AU)
Arus elektrik yang arah alirannya berulang-alik (positif dan negatif). Sumber: penjana AU.
Gear
Komponen bergigi untuk memindahkan kuasa, mengubah kelajuan, atau arah pergerakan.
Gear Rak dan Pinan
Menukar pergerakan linear kepada putaran dan sebaliknya (rak lurus & pinan taji).
Hukum Pascal
Tekanan dalam cecair tertutup adalah seragam ke semua arah (Asas sistem hidraulik).
Injap Pelega
Komponen keselamatan hidraulik untuk mengehadkan tekanan maksimum dalam sistem.
Inverter
Peranti elektronik yang menukarkan tenaga elektrik Arus Terus (AT) kepada Arus Ulang-alik (AU).
PLC
Kawalan Logik Boleh Atur Cara; peranti elektronik untuk mengautomasikan proses dan robotik.
Manipulator
Badan utama robot yang terdiri daripada pautan (links) dan sendi (joints).
Motor
Mesin yang menukarkan tenaga elektrik kepada tenaga mekanikal dalam bentuk putaran.
Pacuan Bersilang
Susunan tali sawat bersilang menyebabkan takal pemacu dan dipacu berputar arah lawan.
Penderia (Sensor)
Peranti mengesan persekitaran (cahaya/sentuhan) dan menukarkannya kepada isyarat elektrik.
Penerus (Rectifier)
Peranti yang berfungsi untuk menukarkan voltan Arus Ulang-alik (AU) kepada Arus Terus (AT).
Pengesan Hujung
End Effector; alat di hujung robot (pencengkam/alat kimpalan) yang menjalankan tugas.
Robot
Unit mekanikal berkeupayaan menjalankan pelbagai fungsi melalui gerakan terprogram.
SCARA
Tatarajah robot yang lengannya bergerak mendatar dan linear naik-turun (kerja pemasangan).
Sistem Hidraulik
Sistem kawalan dan pemindahan kuasa menggunakan medium cecair bertekanan tinggi.
Sistem Pneumatik
Sistem kawalan dan pemindahan kuasa menggunakan medium udara termampat.
Solenoid
Komponen elektrik yang menghasilkan gerakan mekanikal linear (pelocok).
Takal & Tali Sawat
Mesin ringkas untuk mengangkat beban atau memindahkan gerakan secara mekanikal.
Transformer
Peranti untuk menaikkan atau menurunkan voltan masukan AU mengikut keperluan.
— Tamat Senarai Glosari Mekanikal —
KBAT Kejuruteraan Mekanikal
CONTOH SOALAN KBAT: MEKANIKAL

Analisis situasi dan aplikasi konsep pergerakan robotik, sistem kuasa, dan keselamatan elektrik.

SISTEM ROBOTIK INDUSTRI
1. Jenis pergerakan robotik manakah paling sesuai untuk kimpalan dan pengecatan badan kereta?
Pergerakan Pergelangan Tangan (Wrist)

Tatarajah sendi RRR membolehkan pergerakan pada tiga paksi revolut (meniru manusia). Kawasan kerja sfera membolehkan robot mencapai sudut kompleks di atas dan bawah badan kereta dengan fleksibiliti tinggi, memastikan hasil yang sekata dan tepat.

BEKALAN KUASA MALAYSIA
2. Huraikan proses bagaimana tenaga elektrik daripada gas asli sampai ke premis perniagaan.

1Penjanaan: Gas asli dibakar di loji janakuasa untuk menghasilkan tenaga elektrik.

2Penghantaran: Disalurkan menerusi Grid Nasional (jaringan talian penghantar yang menghubungkan semua stesen janakuasa untuk kestabilan bekalan).

3Pengagihan: Bekalan diagihkan melalui pencawang kepada pengguna akhir di premis perniagaan.

PENUKARAN VOLTAN (AU KE AT)
3. Terangkan urutan komponen untuk menukar bekalan 240V AU kepada 5V AT secara selamat.
Transformer: Injak turun 240V AU kepada voltan rendah (±5V AU).
Rectifier: Menukarkan voltan rendah AU kepada AT berdenyut.
Regulator: Menstabilkan output tepat pada 5V AT yang malar.
TEKNOLOGI INVERTER
4. Bincangkan kebaikan penggunaan teknologi inverter dalam pendingin hawa.

Berbeza dengan model konvensional (On-Off), sistem Inverter mengawal kelajuan motor pemampat secara berterusan:

  • Cekap Tenaga: Mengelakkan lonjakan arus permulaan (surging) yang membazir elektrik.
  • Suhu Stabil: Mengekalkan suhu bilik tanpa perubahan drastik.
  • Operasi Senyap: Mengurangkan bunyi bising mekanikal pemampat.
KESELAMATAN ELEKTRIK
5. Huraikan kesan fisiologi renjatan 150mA dan langkah keselamatan pencegahan.
Kesan Fisiologi: Menyebabkan fibrilasi otot ventrikal (otot jantung bergetar tidak teratur), menghalang pengepaman darah dan boleh membawa kematian.

Langkah Pencegahan:

✓ Pembumian yang sempurna
✓ Penggunaan Pelindung Litar (ELCB)
✓ Penebatan kabel yang baik
✓ Penyelenggaraan berkala
✓ Penggunaan PPE yang sesuai
Zon Interaktif Kejuruteraan Mekanikal Bab 2
ZON INTERAKTIF BAB 2
FLASHCARD BAB 2 Teknologi Pembuatan
KUIZ SET 1 Ujian Kefahaman Bab 2
