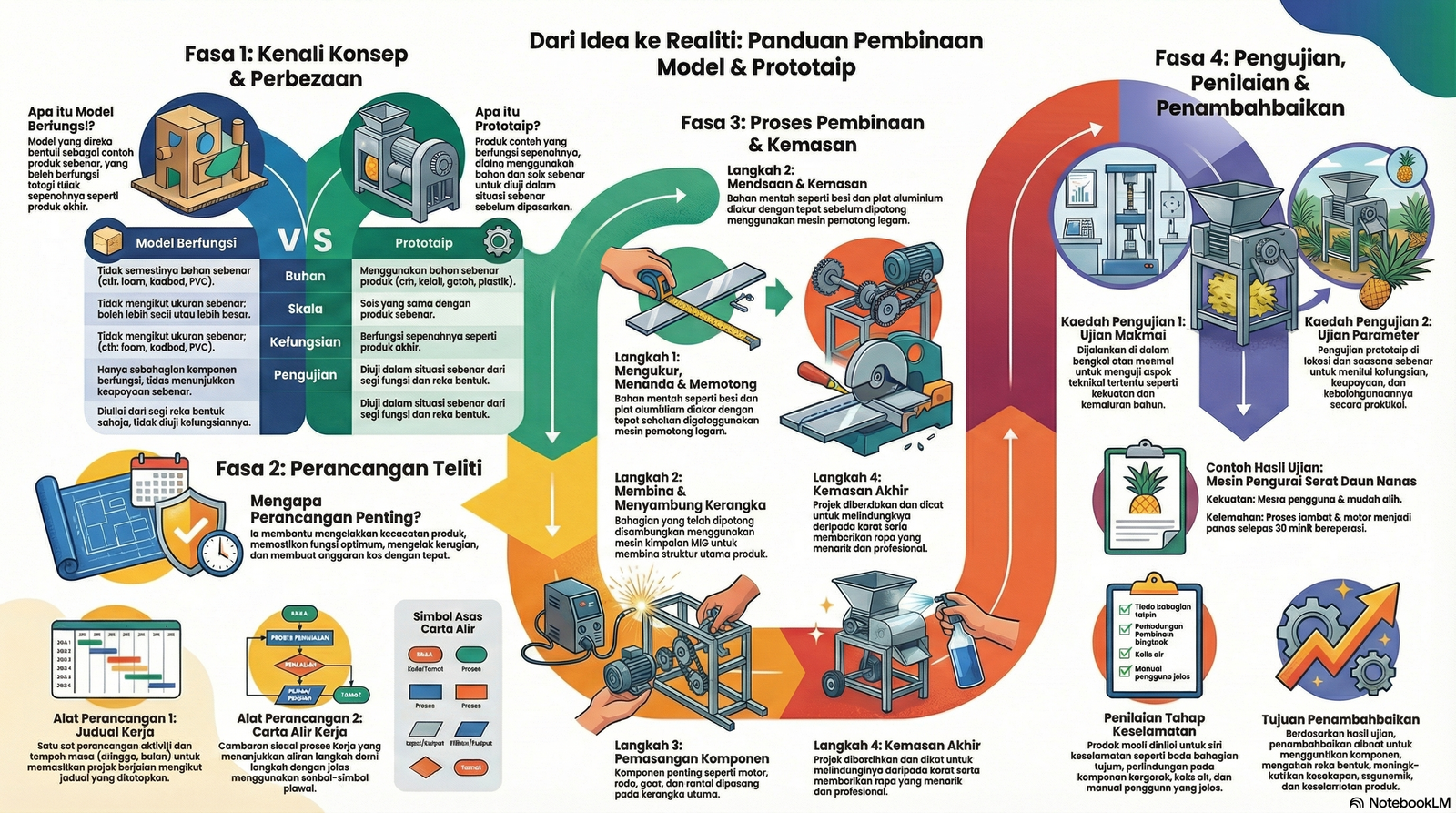

Nota Reka Cipta Tingkatan 5 Bab 4: Pembinaan Dan Pengujian Model Berfungsi Dan Prototaip
RINGKASAN
Ringkasan Mudah Faham (Nota Reka Cipta Tingkatan 5 Bab 4: Pembinaan Dan Pengujian Model Berfungsi Dan Prototaip)
Topik ini memberi tumpuan kepada proses perancangan, pembinaan, dan pengujian dua jenis produk contoh: Model Berfungsi dan Prototaip. Memahami perbezaan dan tujuan setiap satunya adalah penting dalam proses reka cipta.
1. Definisi Asas
• Model Berfungsi: Model yang direka bentuk sebagai contoh kepada produk sebenar. Ia boleh berfungsi tetapi tidak sepenuhnya seperti produk akhir. Ia lebih kepada untuk menilai reka bentuk.
• Prototaip: Produk contoh yang boleh berfungsi sepenuhnya. Ia dibina menggunakan bahan dan saiz sebenar untuk diuji dalam situasi sebenar bagi tujuan penambahbaikan sebelum dipasarkan.
2. Kepentingan Perancangan
Perancangan yang teliti sebelum memulakan pembinaan adalah kritikal. Ia membantu dalam:
• Mengelakkan kecacatan produk.
• Memastikan produk berfungsi secara optimum.
• Mengelakkan kerugian kos dan masa.
• Mengenal pasti masalah yang mungkin timbul.
• Membuat anggaran kos bahan dan peralatan.
• Mereka bentuk produk yang ergonomik dan memenuhi cita rasa pelanggan.
3. Ciri-ciri dan Perbezaan
Perbezaan utama antara model berfungsi dan prototaip boleh dilihat dari tiga aspek utama:
| Ciri | Model Berfungsi | Prototaip |
| Bahan | Tidak semestinya menggunakan bahan sebenar. Boleh dibuat daripada foam, kadbod, PVC, kayu, dan lain-lain. | Menggunakan bahan sebenar produk akhir (cth: keluli, getah, plastik). |
| Skala | Tidak mengikut ukuran sebenar. Boleh jadi lebih kecil, sama, atau lebih besar. | Mengikut saiz yang sama dengan produk sebenar. |
| Kefungsian | Hanya sebahagian komponen yang berfungsi. Tidak menunjukkan keupayaan sebenar dan tidak diuji kefungsiannya. | Berfungsi sepenuhnya. Diuji dalam situasi sebenar untuk menilai fungsi dan reka bentuk. |
4. Proses Pembinaan
Proses pembinaan adalah sistematik dan bermula dengan pengenalpastian masalah. Contoh yang diberikan ialah masalah pelupusan daun nanas yang membawa kepada idea mencipta “Mesin Pengurai Serat Daun Nanas”. Proses ini melibatkan:
• Jadual Kerja: Perancangan aktiviti dan tempoh masa yang dipersembahkan dalam bentuk jadual untuk memastikan projek berjalan lancar.
• Carta Alir Kerja: Gambaran visual proses kerja dari mula hingga tamat menggunakan simbol-simbol grafik standard. Ini membantu memperjelaskan aliran kerja.
• Pemilihan Bahan dan Alatan: Bahan seperti besi, motor, dan plat aluminium serta alatan seperti mesin kimpalan MIG dan mesin pemotong logam dipilih berdasarkan reka bentuk.
• Pembinaan Fizikal: Langkah demi langkah pembinaan projek seperti mengukur, memotong, mengimpal, memasang komponen, dan mengecat.
• Kemasan: Proses akhir untuk mencantikkan dan melindungi produk menggunakan cat, varnis, atau syelek. Permukaan produk dibersihkan dan dilicinkan terlebih dahulu.
5. Pengujian dan Penilaian
Setelah siap, produk perlu diuji untuk menganalisis kebolehfungsian, ketahanan, dan had kemampuannya. Terdapat dua kaedah pengujian utama:
• Ujian Makmal: Dijalankan di dalam makmal atau bengkel menggunakan peralatan khusus. Contohnya, menguji kekuatan bahan atau keupayaan mesin di persekitaran terkawal.
• Ujian Parameter: Dijalankan dalam suasana dan di lokasi sebenar untuk menentukan kefungsian, kesesuaian, dan kebolehgunaan produk dalam keadaan sebenar.
Berdasarkan pengujian, kekuatan dan kelemahan produk dikenal pasti. Contohnya, Mesin Pengurai Serat Daun Nanas didapati mesra pengguna tetapi prosesnya lambat dan motor menjadi panas.
6. Penambahbaikan
Langkah terakhir adalah membuat penambahbaikan berdasarkan hasil pengujian dan penilaian. Tujuannya adalah untuk menghasilkan produk yang lebih sempurna. Penambahbaikan boleh merangkumi:
• Menggantikan komponen yang tidak sesuai.
• Mengubah suai reka bentuk agar lebih efisien.
• Menambah baik kemasan dan aspek ergonomik.
• Meningkatkan ciri-ciri keselamatan produk.
GLOSARI
| Istilah | Definisi |
| Model Berfungsi | Model yang direka bentuk untuk dijadikan sebagai contoh kepada produk sebenar, boleh berfungsi tetapi tidak sepenuhnya seperti produk sebenar. |
| Prototaip | Produk contoh yang boleh berfungsi sepenuhnya, dibina menggunakan bahan dan saiz sebenar, serta diuji dalam situasi sebenar. |
| Ergonomik | Ciri-ciri reka bentuk produk yang memberikan keselesaan kepada pengguna. |
| Jadual Kerja | Satu set perancangan aktiviti yang akan dilakukan untuk melaksanakan sesuatu, dipersembahkan dalam bentuk jadual berdasarkan tempoh masa. |
| Carta Alir | Proses kerja yang dipersembahkan secara visual menggunakan simbol-simbol grafik untuk menunjukkan aliran dari mula hingga tamat. |
| Kemasan | Proses akhir pada produk seperti mengecat, menyapu lekar, atau varnis supaya kelihatan cantik dan tahan lama. |
| Ujian Makmal | Kaedah pengujian yang dijalankan di dalam makmal atau bengkel dengan menggunakan peralatan dan kelengkapan yang tertentu. |
| Ujian Parameter | Kaedah pengujian prototaip yang dibuat dalam suasana dan di tempat yang sebenar untuk menentukan kefungsian, kesesuaian, keupayaan, serta kebolehgunaan produk. |
| Ujian Kefungsian | Ujian yang dijalankan untuk menilai kebolehfungsian sesuatu produk dari segi keupayaannya beroperasi. |
| Penambahbaikan | Kerja-kerja yang dilakukan selepas pengujian untuk menjadikan produk lebih baik dan sempurna dari segi kefungsian dan kemampuannya. |
| Fasilitator | Peranan guru dalam membantu dan memudah cara perbincangan atau aktiviti murid. |
CONTOH SOALAN KBAT
Soalan Kemahiran Berfikir Aras Tinggi (KBAT)
1. S: Berdasarkan projek “Mesin Pengurai Serat Daun Nanas”, mengapakah pembina memutuskan untuk membina sebuah prototaip dan bukannya sekadar model berfungsi? J: Keputusan untuk membina prototaip adalah kerana matlamat utama projek tersebut adalah untuk menyelesaikan masalah sebenar yang dihadapi oleh peladang nanas. Sebuah prototaip yang berfungsi sepenuhnya, dibina dengan bahan sebenar (seperti keluli, motor DC, dan plat aluminium) dan saiz sebenar, adalah perlu untuk diuji dalam situasi sebenar di ladang. Ini membolehkan pengujian keupayaan sebenar mesin untuk mengurai daun nanas, mengenal pasti kekuatan dan kelemahan (seperti motor menjadi panas dan proses yang lambat), dan membuktikan konsep reka ciptaan itu benar-benar berkesan sebelum ia dapat dipertimbangkan untuk pengeluaran atau penggunaan meluas. Model berfungsi tidak akan dapat memberikan data ujian yang realistik mengenai ketahanan dan kecekapan dalam persekitaran kerja sebenar.
2. S: Ujian terhadap “Mesin Pengurai Serat Daun Nanas” mendedahkan beberapa kelemahan: motor elektrik menjadi panas, bulu berus mudah tertanggal, dan bunyi bising. Cadangkan satu penambahbaikan spesifik untuk setiap kelemahan ini. J:
• Motor Panas: Untuk mengatasi masalah motor yang panas selepas beroperasi lebih 30 minit, penambahbaikan boleh dibuat dengan menggantikan motor DC sedia ada dengan motor yang mempunyai spesifikasi lebih tinggi dan dilengkapi sistem penyejukan, seperti kipas terbina dalam atau sirip penyejuk (heat sink). Ini akan meningkatkan ketahanan mesin untuk operasi jangka masa panjang.
• Bulu Berus Mudah Tertanggal: Untuk menggantikan berus plastik yang bulunya mudah tertanggal, bahan yang lebih tahan lasak seperti nilon gred industri atau dawai keluli halus boleh digunakan. Pengubahsuaian ini akan meningkatkan jangka hayat komponen dan memastikan proses penguraian lebih konsisten dan efisien.
• Bunyi Bising: Bunyi bising semasa operasi boleh dikurangkan dengan menambah baik kemasan dan struktur mesin. Lapisan penebat bunyi boleh dipasang pada dinding dalaman kerangka mesin. Selain itu, pengubahsuaian pada sistem gear dan rantai dengan komponen yang lebih jitu (precision) dapat mengurangkan getaran dan bunyi yang dihasilkan.
3. S: Sekiranya anda ditugaskan untuk mereka bentuk kerusi pejabat ergonomik yang baharu, adakah anda akan memulakan dengan membina model berfungsi atau prototaip? Berikan justifikasi. J: Proses reka bentuk kerusi pejabat ergonomik baharu lebih sesuai dimulakan dengan model berfungsi. Ini kerana pada peringkat awal, fokus utama adalah pada aspek reka bentuk, keselesaan, dan ergonomik, bukannya fungsi mekanikal yang kompleks. Model berfungsi boleh dibina menggunakan bahan yang lebih murah dan mudah dibentuk seperti foam, kayu, dan kadbod untuk menguji bentuk, saiz, dan kesesuaian dengan postur pengguna. Ini membolehkan banyak perubahan dan penambahbaikan reka bentuk dibuat dengan kos yang rendah. Setelah reka bentuk ergonomik dimuktamadkan, barulah sebuah prototaip akan dibina menggunakan bahan sebenar (keluli, plastik, getah, dan fabrik berkualiti tinggi) dengan semua fungsi sebenar (seperti pelarasan ketinggian dan kecondongan) untuk ujian ketahanan dan fungsi yang menyeluruh.
4. S: Analisis Rajah 4.1 (Carta Alir Pembinaan Mesin). Mengapakah terdapat gelung maklum balas (anak panah ‘Tidak’ yang kembali ke langkah sebelumnya) selepas proses ‘Pengujian awal produk’ dan ‘Pengesahan pakar’? Apakah yang ditunjukkan oleh proses berulang ini dalam pembangunan produk? J: Kewujudan gelung maklum balas (‘Tidak’) dalam carta alir menunjukkan bahawa proses pembangunan produk adalah satu proses iteratif (berulang), bukan linear. Selepas ‘Pengujian awal produk’, jika produk gagal berfungsi seperti yang diharapkan, gelung ‘Tidak’ akan kembali ke ‘Pembangunan produk’ atau ‘Pemilihan bahan dan peralatan’. Ini bermakna reka bentuk atau komponen perlu diubah suai. Begitu juga, jika ‘Pengesahan pakar’ tidak diperoleh, proses itu kembali ke ‘Penambahbaikan produk’. Proses berulang ini amat penting kerana ia memastikan setiap kelemahan yang dikenal pasti diperbaiki sebelum bergerak ke fasa seterusnya. Ia melambangkan kitaran penambahbaikan berterusan untuk memastikan produk akhir benar-benar mantap, efisien, dan memenuhi semua objektif yang ditetapkan.
5. S: Menggunakan kriteria dalam bahagian “Menilai Tahap Keselamatan”, apakah ciri keselamatan yang sudah ada pada “Mesin Pengurai Serat Daun Nanas” dan apakah satu lagi ciri yang boleh anda cadangkan untuk penambahbaikan? J:
• Ciri Keselamatan Sedia Ada: Berdasarkan lakaran (Rajah 4.2) dan gambar produk siap (Foto 4.4), ciri keselamatan yang jelas kelihatan ialah ‘Pelindung Keselamatan’ yang diperbuat daripada akrilik lutsinar. Pelindung ini berfungsi untuk menutup bahagian bergerak seperti roller dan berus pengurai, sekali gus melindungi pengguna daripada tercedera semasa mesin beroperasi.
• Cadangan Penambahbaikan: Satu ciri keselamatan penting yang boleh ditambah ialah butang berhenti kecemasan (emergency stop button). Butang ini, yang biasanya besar dan berwarna merah (menggunakan kod warna keselamatan), boleh diletakkan di lokasi yang mudah dicapai. Jika berlaku sebarang masalah, pengguna boleh menekan butang ini untuk menghentikan operasi mesin dengan serta-merta, mengurangkan risiko kemalangan atau kerosakan teruk.
SOALAN LAZIM (FAQ)
Soalan Lazim (FAQ)
1. Apakah perbezaan utama antara model berfungsi dan prototaip? Perbezaan utama terletak pada tiga ciri: bahan, skala, dan kefungsian. Model berfungsi tidak semestinya menggunakan bahan sebenar, tidak mengikut skala sebenar, dan hanya berfungsi sebahagian. Sebaliknya, prototaip dibina menggunakan bahan dan saiz sebenar serta boleh berfungsi sepenuhnya untuk diuji dalam situasi sebenar.
2. Mengapakah perancangan penting sebelum membina model berfungsi atau prototaip? Perancangan adalah penting untuk beberapa sebab:
• Mengelakkan sebarang kecacatan pada produk.
• Memastikan produk mencapai keupayaan sebenar dan berfungsi secara optimum.
• Mengelakkan kerugian.
• Meneliti dan mengenal pasti masalah yang mungkin timbul.
• Membuat anggaran kos pembinaan, termasuk bahan dan peralatan yang diperlukan.
3. Apakah dua kaedah pengujian yang boleh dijalankan ke atas produk? Dua kaedah pengujian yang boleh dijalankan ialah:
• Ujian Makmal: Ujian yang dijalankan di dalam makmal atau bengkel menggunakan peralatan khusus untuk menguji aspek tertentu seperti ujian kemuluran bahan dan ujian kekuatan.
• Ujian Parameter: Ujian yang dijalankan dalam suasana dan di lokasi sebenar untuk menentukan kefungsian, kesesuaian, keupayaan, serta kebolehgunaan produk tersebut.
4. Apakah tujuan utama menjalankan pengujian ke atas sesebuah projek? Tujuan utama pengujian adalah untuk menganalisis kebolehfungsian, ketahanan, dan kemampuan produk dalam mencapai objektif yang telah ditetapkan. Ia juga bertujuan untuk menentukan kekuatan dan kelemahan produk, yang mana hasilnya akan digunakan sebagai asas untuk melakukan penambahbaikan.
5. Apakah jenis-jenis penambahbaikan yang boleh dilakukan selepas fasa pengujian dan penilaian? Selepas pengujian, beberapa penambahbaikan boleh dilakukan, termasuk:
• Menambah atau menggantikan komponen yang rosak atau tidak sesuai.
• Mengubah suai bahagian tertentu supaya lebih mantap dan efisien.
• Menambah baik kemasan seperti warna dan grafik.
• Mengubah reka bentuk agar sesuai dengan fungsinya.
• Memberi perhatian kepada faktor ergonomik untuk keselesaan pengguna.
• Memperbaiki ciri-ciri keselamatan produk.
