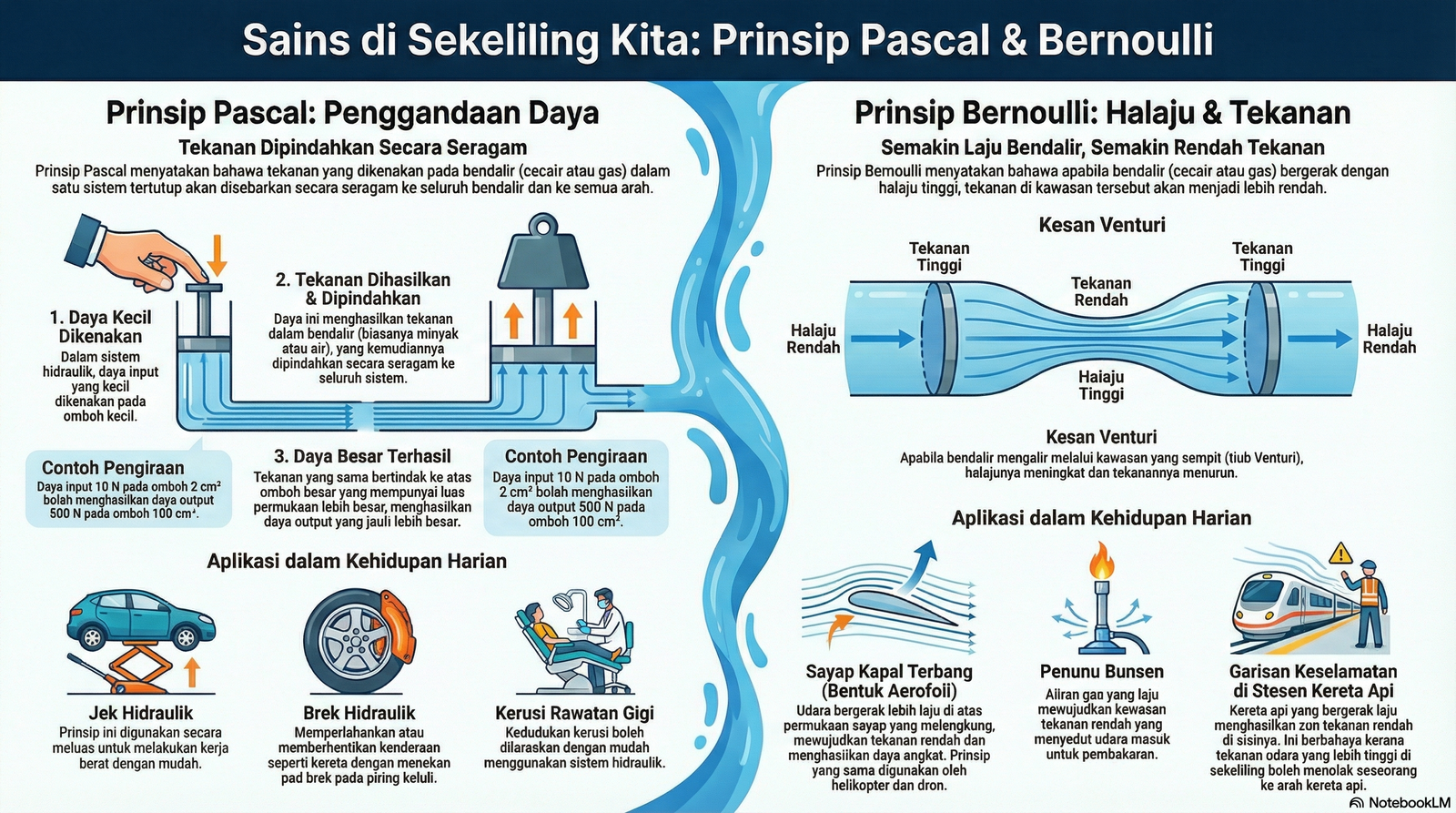

Nota Sains Bab 8 Tingkatan 5: DAYA DAN TEKANAN
Sains Tingkatan 5
Bab 8: Daya dan Tekanan
Tekanan Bendalir, Prinsip Pascal & Prinsip Bernoulli
Asas Daya dan Tekanan
Fahami istilah-istilah asas mekanik bendalir sebelum mempelajari prinsip yang lebih mendalam.
Bendalir (Fluid)
Cecair & Gas
Sebarang bahan yang boleh mengalir. Bendalir merangkumi cecair (seperti air/minyak) dan gas (seperti udara). Ia tidak mempunyai bentuk yang tetap.
Sistem Tertutup
Tiada Kebocoran
Suatu sistem fizikal yang tertutup di mana bendalir di dalamnya terperangkap dan tidak boleh keluar atau masuk. Syarat utama untuk Prinsip Pascal berfungsi.
Tekanan (Pressure)
Daya per Luas Permukaan
Tekanan ialah daya yang bertindak secara normal ke atas seunit luas permukaan. Diukur dalam unit Pascal (Pa) atau N/m².
Prinsip Pascal
“Tekanan yang dikenakan ke atas bendalir dalam satu sistem tertutup akan dipindahkan secara seragam ke semua arah.”
Aplikasi: Jek hidraulik, brek kereta.
Prinsip Bernoulli
“Apabila halaju aliran bendalir bertambah, tekanan dalam bendalir tersebut akan berkurang (dan sebaliknya).”
Aplikasi: Sayap kapal terbang, penunu Bunsen.
Sistem Hidraulik (Prinsip Pascal)
Bendalir (biasanya minyak) memindahkan tekanan untuk menggandakan daya. Klik butang untuk simulasikan.
Simulator Jek Hidraulik
Penggandaan Daya
Sistem hidraulik bertindak sebagai pengganda daya. Daya kecil (F1) yang dikenakan pada omboh kecil (A1) menghasilkan tekanan. Tekanan ini dipindahkan ke omboh besar (A2) dan menghasilkan daya angkat (F2) yang jauh lebih besar.
A1
A2
Aplikasi Sistem Hidraulik
Sistem Brek Kereta
Pemandu menekan pedal (daya kecil). Tekanan dipindahkan melalui minyak brek untuk menekan pad brek pada tayar (daya besar) bagi menghentikan kereta.
Kerusi Rawatan Gigi
Doktor gigi hanya menekan pedal kecil dengan kaki untuk mengangkat atau menurunkan pesakit dengan mudah.
Kren & Jentera Berat
Mengangkat kontena atau bahan binaan yang beribu-ribu tan beratnya dengan hanya menggunakan tuas kawalan kecil.
Bentuk Aerofoil & Daya Angkat (Prinsip Bernoulli)
Bentuk aerofoil menyebabkan perbezaan kelajuan udara. Hidupkan aliran udara di bawah.
ANGKAT
Bagaimana Kapal Terbang Terbang?
Sayap kapal terbang direka dalam bentuk aerofoil. Semasa kapal terbang bergerak ke hadapan, udara yang mengalir di bahagian atas sayap bergerak lebih laju (tekanan rendah). Udara di bahagian bawah bergerak perlahan (tekanan tinggi). Perbezaan tekanan ini menolak sayap ke atas, menghasilkan Daya Angkat.
Aplikasi Kesan Venturi
Tiub Venturi ialah tiub yang mempunyai bahagian tengah yang sempit. Aliran udara/air akan menjadi lebih laju apabila melalui bahagian sempit ini, menyebabkan tekanan di situ menurun. Konsep ini diaplikasikan pada Penunu Bunsen untuk menyedut masuk gas/udara bagi pembakaran yang lengkap.
Daya dan Tekanan
Sains Tingkatan 5 (Bab 8)
Eksperimen digital ini akan menguji anda dengan 10 Soalan Rawak mengenai mekanik bendalir, Prinsip Pascal, sistem hidraulik, daya angkat aerofoil, dan Prinsip Bernoulli.
“Setiap daya yang bertindak pasti akan menghasilkan kesan tekanan.”
Memuatkan data tekanan…
Analisis Tamat
Keputusan Ujian Daya Tekanan Anda:
Keterangan log maklum balas fizikal di sini.
KOLEKSI LATIHAN
| LATIHAN | SKEMA |
GLOSARI
Topik: Daya dan Tekanan (Bab 8)
GLOSARI
Topik: Daya dan Tekanan (Bab 8)
Prinsip Pascal
Penyebaran tekanan yang dikenakan pada sesuatu bendalir (cecair atau gas) dalam satu sistem tertutup adalah secara seragam pada keseluruhan bendalir tersebut dan ke semua arah.
Sistem Hidraulik
Satu sistem yang menggunakan prinsip Pascal untuk melakukan kerja berat dengan memindahkan tekanan melalui bendalir bagi menghasilkan daya output yang besar.
Prinsip Bernoulli
Menyatakan bahawa bendalir yang bergerak dengan halaju tinggi akan menghasilkan tekanan yang lebih rendah pada kawasan tersebut.
Kesan Venturi
Fenomena di mana tekanan dalam bendalir yang melalui bahagian tiub yang sempit menjadi semakin rendah apabila halaju bendalir meningkat.
Aerofoil
Bentuk keratan rentas sayap kapal terbang yang direka khas untuk menghasilkan daya angkat apabila udara mengalir melaluinya.
Jek Hidraulik
Alat yang mengaplikasikan prinsip Pascal untuk mengangkat beban berat, seperti kereta, dengan menggunakan daya yang kecil.
Brek Angin
Sistem brek yang digunakan pada kenderaan berat yang menghasilkan daya geseran yang lebih tinggi untuk memberhentikan kenderaan.
Sistem Tertutup
Suatu sistem fizikal di mana jirim tidak dapat masuk atau keluar daripada sistem tersebut, membolehkan tekanan dipindahkan secara seragam.
Sudut Serang
Sudut yang terbentuk antara sayap kapal terbang dengan arah aliran udara, yang turut mempengaruhi penghasilan daya angkat.
CONTOH SOALAN KBAT
Daya dan Tekanan • Sains Tingkatan 5
CONTOH SOALAN KBAT
Daya dan Tekanan • Sains Tingkatan 5
Huraikan masalah yang mungkin timbul pada sebuah kapal terbang jika sistem hidrauliknya mengalami kerosakan semasa penerbangan.
Sistem hidraulik pada kapal terbang adalah kritikal untuk mengawal pelbagai komponen penting. Jika sistem ini rosak, juruterbang akan menghadapi beberapa risiko utama:
- • Kegagalan mengawal permukaan penerbangan (aileron, elevator, rudder).
- • Roda pendaratan mungkin tidak dapat diturunkan.
- • Sistem brek roda gagal berfungsi selepas mendarat.
- • Potensi bencana akibat pesawat sukar dikawal di landasan.
Mengapakah air atau minyak merupakan bendalir yang lazim digunakan dalam sistem hidraulik berbanding gas?
“Bendalir yang tidak boleh dimampatkan.”
Air atau minyak digunakan kerana sifatnya yang tidak boleh dimampatkan. Ini memastikan tekanan yang dikenakan pada omboh input dipindahkan dengan cekap dan sepenuhnya kepada omboh output tanpa kehilangan tenaga.
Sebaliknya, gas mudah dimampatkan. Sebahagian besar daya input akan “terbazir” hanya untuk mengecilkan ruang gas tersebut, menjadikan sistem tidak efisien.
Mengapa kenderaan ringan menggunakan brek hidraulik, manakala kenderaan berat menggunakan brek angin?
Kedua-duanya mengaplikasikan Prinsip Pascal, namun keperluan dayanya berbeza:
Brek Hidraulik (Kereta)
Sesuai untuk kenderaan ringan kerana daya yang diperlukan untuk memberhentikan jisim kereta adalah mencukupi melalui cecair.
Brek Angin (Bas/Lori)
Menggunakan udara termampat untuk menjana daya geseran yang jauh lebih tinggi bagi menghentikan jisim kenderaan yang sangat besar.
Mengapakah penumpang di stesen kereta api dinasihatkan berdiri di belakang garisan kuning?
Fenomena ini diterangkan melalui Prinsip Bernoulli:
Jelaskan bagaimana bentuk aerofoil dan sudut serang bekerjasama menghasilkan daya angkat.
Bentuk Aerofoil
Udara di atas (melengkung) bergerak lebih laju daripada bawah (rata). Berdasarkan Prinsip Bernoulli, halaju tinggi menghasilkan tekanan rendah di atas, mewujudkan daya bersih ke atas (daya angkat).
Sudut Serang
Juruterbang menaikkan muncung pesawat untuk menghalang aliran udara di bawah sayap dan memacu udara di atas lebih laju. Ini meningkatkan lagi perbezaan tekanan untuk mendaki atau berlepas.
⚙️
